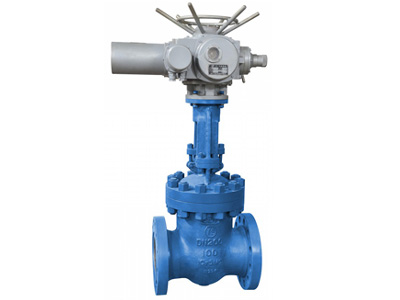

Z941Y-100I电动合金闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • Z941Y-100I电动合金闸阀是做直线运作的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此类阀门操作非常简单是一种***常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

    主要尺寸及重量：

    公称
    通径
    (mm)    		 主要外形尺寸和连接尺寸(mm) 电动装置型号 重量（kg）
    L D D1 D2 b f Z-d H
    Z940H(Y)-16C、Z940Y-16P、Z940Y-16R、Z940W-16P、Z940E-16R、Z940Y-16I、Z941H(Y)-16C、Z941Y-16P、Z941Y-16R、Z941W-16P
    Z941W-16R、Z940Y-16I
    40 200 145 110 85 16 3 4-18 595 DZW15 56
    50 250 160 115 100 16 3 4-18 653 DZW20 59
    65 265 180 145 120 18 3 4-18 665 DZW20 62
    80 280 195 160 135 20 3 8-18 725 DZW20 74
    100 300 215 180 155 20 3 8-18 787 DZW20 92
    150 350 280 240 210 24 3 8-23 955 DZW30 161
    200 400 335 295 265 26 3 12-23 1105 DZW30 219
    250 450 405 355 320 30 3 12-25 1343 DZW45 376
    300 500 460 410 375 30 3 12-25 1516 DZW60 484
    350 550 520 470 435 34 4 16-25 1678 DZW60 695
    400 600 580 525 485 36 4 16-30 1849 DZW90 977
    450 650 640 585 545 40 4 20-30 1937 DZW90 1033
    500 700 705 650 608 44 4 20-34 2234 DZW120 1087
    600 800 840 770 718 48 5 20-41 2432 DZW180 1357
    700 900 910 840 788 50 5 24-41 2489 DZW250 1481
    800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
    公称
    通径
    (mm)    		 主要外形尺寸和连接尺寸(mm) 电动装置型号 重量（kg）
    L D D1 D2 b f Z-d H
    Z940H(Y)-25C、Z940Y-25P、Z940Y-25R、Z940W-25P、Z940E-25R、Z940Y-25I、Z941H(Y)-25C、Z941Y-25P、Z941Y-25R、Z941W-25P
    Z941W-25R、Z940Y-25I
    40 200 145 85 18 3 4-18 595 DZW15 60
    50 250 160 110 100 20 3 4-18 653 DZW20 64
    65 265 180 125 120 22 3 8-18 665 DZW20 65
    80 280 195 145 135 22 3 8-18 725 DZW20 79
    100 300 230 160 160 24 3 8-23 787 DZW20 98
    125 325 270 190 188 28 3 8-25 902 DZW30 154
    150 350 300 220 218 30 3 8-25 955 DZW30 168
    200 400 360 250 278 34 3 12-25 1105 DZW45 219
    250 425 425 310 332 36 3 12-30 1343 DZW45 390
    300 450 485 370 390 40 4 12-30 1516 DZW60 505
    350 550 550 430 448 44 4 16-30 1678 DZW60 736
    400 600 610 490 505 48 4 16-34 1849 DZW90 1027
    450 650 660 550 555 50 4 16-34 1937 DZW90 1139
    500 700 730 660 610 52 4 20-34 2243 DZW120 1228
    600 800 840 770 718 56 5 20-41 2432 DZW180 1502
    700 900 955 875 815 60 5 20-41 2489 DZW250 1617
    800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923
    公称
    通径
    (mm)    		 主要外形尺寸和连接尺寸(mm) 电动装置
    型号    		 重量（kg）
    L D D1 D2 D6 b Z-d f f2 H
    Z940H(Y)-40、Z940Y-40P、Z940Y-40R、Z940W-40P、Z940W-40R、Z940Y-40I、Z941H(Y)-40、Z941Y-40P、Z941Y-40R、Z941W-40P
    Z941W-40R、Z940Y-40I
    40 200 145 110 85 76 18 4-18 3 4 617 DZW15 46
    50 250 160 125 100 88 20 4-18 3 4 665 DZW20 58
    65 280 180 145 120 110 22 8-18 3 4 680 DZW20 68
    80 310 195 160 135 121 22 8-18 3 4 752 DZW20 80
    100 350 230 190 160 150 24 8-23 3 4.5 846 DZW30 108
    150 450 300 250 218 204 30 8-25 3 4.5 1087 DZW45 258
    200 550 375 320 282 260 38 12-30 3 4.5 1243 DZW45 366
    250 650 445 385 345 313 42 12-34 3 4.5 1429 DZW60 472
    300 750 510 450 408 364 46 16-34 4 4.5 1608 DZW90 673
    350 850 570 510 465 422 52 16-34 4 5 1738 DZW90 804
    400 950 655 585 535 474 58 16-41 4 5 1897 DZW120 1081
    450 1050 680 610 560 524 60 20-41 4 5 2104 DZW180 1259
    500 1150 755 670 612 576 62 20-489 4 5 2401 DZW180 1348
    公称
    通径
    (mm)    		 主要外形尺寸和连接尺寸(mm) 电动装置
    型号    		 重量（kg）
    L D D1 D2 D6 b Z-d f f2 H
    Z940H(Y)-64、Z940Y-64P、Z940Y-64R、Z940W-64P、Z940W-64R、Z940Y-64I、Z941H(Y)-64、Z941Y-64P、Z941Y-64R、Z941W-64P
    Z941W-64R、Z940Y-64I
    50 250 175 135 105 88 26 4-23 3 4 667 DZW20 68
    65 280 200 160 130 110 28 8-23 3 4 685 DZW20 72
    80 310 210 170 140 121 30 8-23 3 4 748 DZW30 88
    100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117
    150 450 340 280 240 204 38 8-34 3 4.5 1009 DZW45 314
    200 550 405 345 300 260 44 12-34 3 4.5 1253 DZW60 432
    250 650 470 400 345 313 48 12-41 3 4.5 1449 DZW60 595
    300 750 530 460 412 361 54 16-41 4 4.5 1867 DZW90 721
    350 850 595 525 475 422 60 16-41 4 5 1931 DZW120 863
    400b 950 670 585 525 474 66 16-48 4 5 2017 DZW180 1129
    500 1150 800 705 640 576 70 20-54 4 5 2456 DZW250 1493
    600 1450 930 820 750 678 76 20-58 5 6 2990 DZW300 1789
    Z940H(Y)-100、Z940Y-100P、Z940Y-100R、Z940W-100P、Z940W-100R、Z940Y-100I、Z941H(Y)-100、Z941Y-100P、Z941Y-100R
    Z941W-100P、Z941W-100R、Z940Y-100I
    50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
    65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
    80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
    100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
    150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
    200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW90 484
    250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
    300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
    350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
    400 950 715 620 558 474 80 16-54 4 5 2321 DZW250 1269
    Z940H(Y)-160C、Z940Y-160P、Z940Y-160R、Z940W-160P、Z940W-160R、Z940Y-160I、Z941H(Y)-160C、Z941Y-160P、Z941Y-160R
    Z941W-160P、Z941W-160R、Z940Y-160I
    50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
    65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
    80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
    100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
    125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
    150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
    200 750 480 401 345 260 78 12-48 3 4.5 1621 DZW120 839
    250 580 580 485 425 313 88 12-54 3 4.5 2010 DZW180 896
    300 665 665 570 510 364 100 16-54 3 4.5 2168 DZW250 1179
