制造验收技术标准
1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-2002的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用户提供尺寸。
说明

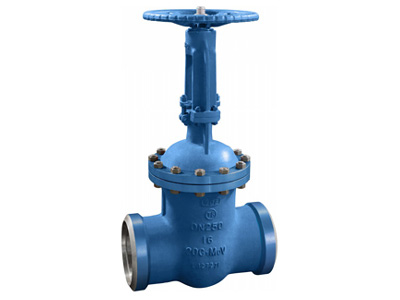

1、本焊接闸阀中部连接方式有法兰连接与自密封两种。
2、阀体长度及焊接口尺寸倒角破度可根据用户要求生产。
主要零件材料
| 零件名称 |
材料牌号 |
| 阀体 |
WCB |
WC6 |
WC9 |
| 阀板 |
WCB |
WC6 |
WC9 |
| 阀盖 |
25 |
12Cr1MoV |
| 阀杆 |
2Cr13 |
25Cr2MoV |
| 阀座 |
25 |
12Cr1MoV |
| 密封环 |
S软钢、增强柔性石墨 |
S软钢、增强柔性石墨 |
S软钢、增强柔性石墨 |
| 填料 |
增强柔性石墨 |
| 支架 |
WCB |
WCB或WC6 |
| 阀杆螺母 |
ZQAL9-4 |
| 四开环 |
1Cr13 |
25Cr2MoV |
| 工作温度 |
≤593℃ |
| 阀体材料 |
20CrMoV、15Cr1MoV、WC6、WC9
|
| 适用介质 |
蒸汽 |
尺寸图纸：
尺寸表：
| 型号 |
公称通径DN(mm) |
主要尺寸（mm） |
| L |
D |
D1 |
D2 |
H |
D0 |
Z61Y-250
Z61Y-320
Z60Y-250
Z60Y-320
Z60Y-P54140V
Z60Y-P54170V
Z61Y-P54140V
Z61Y-P57170V
|
50 |
280 |
82 |
50 |
78 |
586 |
300 |
| 65 |
350 |
105 |
68 |
93 |
650 |
320 |
| 80 |
470 |
120 |
83 |
110 |
680 |
400 |
| 100 |
550 |
150 |
108 |
145 |
755 |
450 |
| 125 |
600 |
195 |
129 |
172 |
830 |
500 |
| 150 |
700 |
225 |
166 |
183 |
1050 |
550 |
| 175 |
750 |
255 |
166 |
183 |
1050 |
600 |
| 200 |
800 |
285 |
208 |
243 |
1050 |
650 |
| 225 |
850 |
300 |
208 |
243 |
1100 |
700 |
