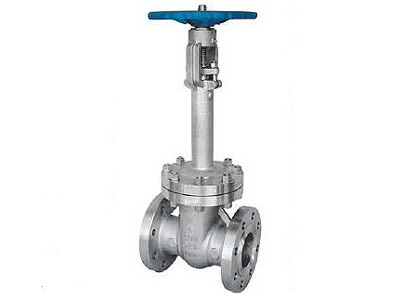

API低温闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , ***常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
执行标准
| 项目 |
设计及制造 |
结构长度 |
法兰标准 |
检验和试验 |
| 标准 |
API 600 |
ANSI B16.10 |
ANSI B16.15 |
API 598 |
主要零件材料：
| 零件名称 |
阀体、阀盖 |
阀板、阀座、阀杆 |
填料 |
支架 |
| 材料 |
A352-LCB A352-LC3
A351-CF8
|
A182-F304 |
聚四氟乙烯 |
A216-WCB |
主要性能规范：
| 型号 |
公称压力 |
常温试压力P2（MPa） |
低温密封试验压力（MPa） |
工作温度及适用介质 |
| 壳体 |
密封（气） |
上密封 |
| DZ40Y-150(Lb) |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-46℃、氨液氮丙烷 |
-101℃，乙烯 二氧化碳
|
-196℃甲烷 液化天然气
|
| DZ40Y-300(Lb) |
300 |
7.5 |
0.6 |
5.5 |
0.6 |
| DZ40Y-600(Lb) |
600 |
15.0 |
0.6 |
11.0 |
0.6 |
尺寸图纸：
主要外形尺寸及连接尺寸（mm）：
| 公称通径NPS |
尺寸(mm) |
| in |
mm |
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
H |
| -46℃ |
-101℃ |
-196℃ |
| DZ40Y-150Lb |
| 2 |
50 |
178 |
152 |
120.6 |
92.1 |
16 |
4-19 |
200 |
110 |
130 |
170 |
| 3 |
80 |
203 |
191 |
152.4 |
127 |
19.5 |
4-19 |
250 |
120 |
150 |
190 |
| 4 |
100 |
229 |
229 |
190.5 |
157 .2 |
24 |
8-19 |
250 |
130 |
160 |
200 |
| 5 |
125 |
254 |
254 |
215. 9 |
185. 7 |
24 |
8-22 |
300 |
140 |
170 |
220 |
| 6 |
150 |
267 |
279 |
241.3 |
215.9 |
25.5 |
8-22 |
300 |
140 |
170 |
220 |
| 8 |
200 |
292 |
342 |
298.4 |
269.9 |
29 |
8-22 |
350 |
140 |
170 |
220 |
| 10 |
250 |
330 |
406 |
361.9 |
323.8 |
30.5 |
12-25 |
400 |
150 |
180 |
240 |
| 12 |
300 |
356 |
483 |
432 |
381 |
32 |
12-25 |
400 |
150 |
180 |
240 |
| DZ40Y-300Lb |
| 2 |
50 |
216 |
165 |
127 |
92.1 |
22.5 |
8-19 |
200 |
110 |
130 |
170 |
| 3 |
80 |
283 |
210 |
168.3 |
127 |
29 |
8-22 |
250 |
120 |
150 |
190 |
| 4 |
100 |
305 |
254 |
200 |
157 .2 |
32 |
8-22 |
300 |
130 |
160 |
200 |
| 5 |
125 |
381 |
279 |
234.9 |
185. 7 |
35 |
8-22 |
350 |
140 |
170 |
220 |
| 6 |
150 |
403 |
318 |
269.9 |
215.9 |
37 |
12-22 |
350 |
140 |
170 |
220 |
| 8 |
200 |
419 |
381 |
330.2 |
269.9 |
40.5 |
12-25 |
400 |
140 |
170 |
220 |
| 10 |
250 |
457 |
445 |
387 .5 |
323.8 |
48 |
16-29 |
450 |
150 |
180 |
240 |
| 12 |
300 |
502 |
521 |
451 |
381 |
51 |
16-32 |
500 |
150 |
180 |
240 |
| DZ40Y-600Lb |
| 2 |
50 |
292 |
165 |
127 |
92.1 |
25.5 |
8-φ19 |
250 |
110 |
130 |
170 |
| 3 |
60 |
356 |
210 |
166.3 |
127 |
32 |
8-φ22 |
250 |
120 |
150 |
100 |
| 4 |
100 |
432 |
273 |
215. 9 |
157 .2 |
38.5 |
8-φ25 |
350 |
130 |
160 |
200 |
| 5 |
125 |
508 |
330 |
266. 7 |
185. 7 |
44.5 |
8-φ29 |
400 |
140 |
170 |
220 |
| 6 |
150 |
559 |
356 |
292.1 |
215. 9 |
48 |
12-φ29 |
450 |
140 |
170 |
220 |
| 8 |
200 |
660 |
419 |
349.2 |
269.9 |
56 |
142-φ32 |
500 |
140 |
170 |
220 |
| 10 |
250 |
787 |
510 |
431.8 |
323.8 |
63.5 |
16-φ35 |
600 |
150 |
180 |
240 |
| 12 |
300 |
838 |
559 |
489 |
381 |
66. 7 |
20-φ35 |
685 |
150 |
180 |
240 |
