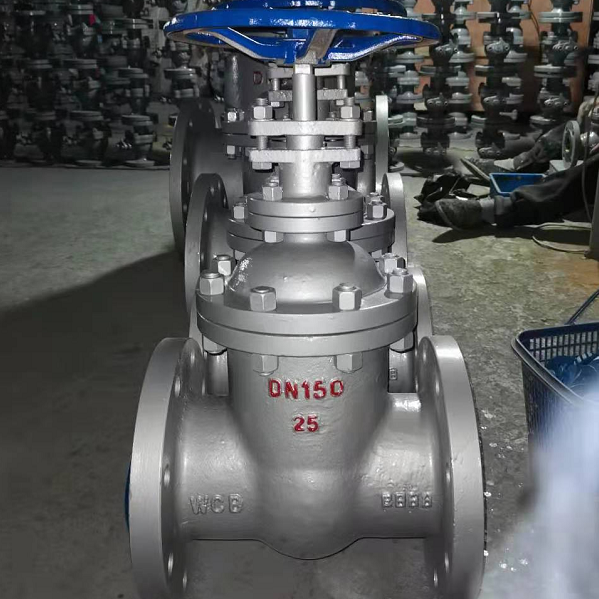

Z45H暗杆闸阀

类别：闸阀   发布时间：2021-04-14 09:34   浏览： 次

Z45H暗杆闸阀是闸阀的一种闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。



Z45H暗杆闸阀主要特点及用途：

1．Z45H暗杆闸阀结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小．

2．Z45H暗杆闸阀密封面采用不锈钢和硬质合金，使用寿命长．

3．Z45H暗杆闸阀采用柔性石墨填料．密封可靠．操作轻便灵活．

4．驱动形式：分手动，电动，齿轮传动．

5．Z45H暗杆闸阀结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式．

6．Z45H暗杆闸阀广泛用于石油化工，火力发电厂等油品，水蒸汽管路上作接通或截断管路中介质的启闭装置。



Z45H暗杆闸阀零部件材料：

型号

阀体、阀盖、闸板

密封圈

阀 杆

填 料

Z45H-10C/16C

铸钢、不锈钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45W-10P/16P





Z45H暗杆闸阀外形尺寸表：

口径

Z45H/W-16（C）

DN（mm）



L

D

H

D0

40

240

345

200

160

50

250

355

240

180

65

265

375

240

180

80

280

435

280

200

100

300

500

320

200

125

325

615

360

240

150

350

675

360

240

200

400

750

400

320

250

450

970

450

320

300

500

1145

560

400

350

550

-

-

400

400

600

-

-

500

450

650

-

-

500

500

700

-

-

720

600

750

-

-

720



Z45H暗杆闸阀订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
