Z41Y电站法兰闸阀

类别:闸阀   发布时间:2021-04-08 08:46   浏览:

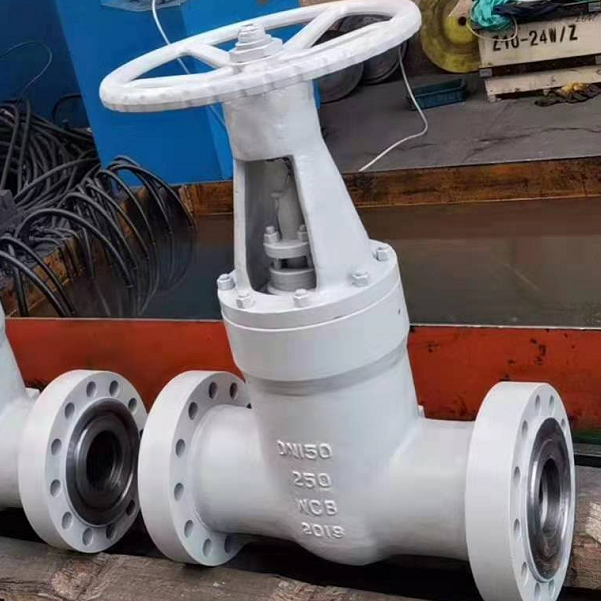

Z41Y电站法兰闸阀


  •



Z41Y电站法兰闸阀概述:
Z41Y电站法兰闸阀适用于工作压力 1.6~20.0MPa,工作温度 -29~570℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。



Z41Y电站法兰闸阀结构优点:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,满足各类特殊工况的苛刻要求;
8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠;



Z41Y电站法兰闸阀设计标准:

1、设计、制造:E101
2、结构长度:E101
3、对焊连接:78DG ANSI B1625
4、检查和试验:E101



Z41Y电站法兰闸阀性能参数:

型号

PN

工作压力/MPa

适用温度/℃

适用介质

阀体

Z61Y-250

250

25

≤425

水、油品、蒸汽

WCB

Z61Y-320

320

32



Z41Y电站法兰闸阀零部件材料:

型号

材料





阀体

闸板

阀盖

阀杆

填料

Z61Y-250

WCB

WC6

25

38CrMoA1A

增强柔性石墨

Z61Y-320

WCB

WC6

12Cr1MoVA

20Cr1MoVA25Cr2MoVA

增强柔性石墨



Z41Y电站法兰闸阀订购须知:

1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.中致阀门所有产品质保时间为:客户正式安装使用12个月之内或产品出厂18个月之内。
