产品对应型号: Z60H-1500LB、Z560H-1500LB 压力环境 : 1500LB,2500LB，3500LB
阀体材质: 铸钢A216，WCB(碳钢)；整体锻造A105 不锈钢（CF8，CF8M，CF3M，CF3，CN7M哈氏合金）；
整体锻造F304 低温钢，铬钼钢，
整体锻造F11,F22,P91等特殊材质 连接形式: 焊接 公称通径: 2"-18"
适用介质:水，油品，蒸汽-碳钢+铬钼钢； 硝酸，醋酸类等-不锈钢； 丙烷，乙烯等-低温钢；
工作温度: 碳钢-29℃～425℃；
不锈钢-40℃～550℃；
低温钢-46℃～350℃，
铬钼钢-29℃～550℃ .
结构形式：自密封 驱动方式: 电动、气动、液动、齿轮等 适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

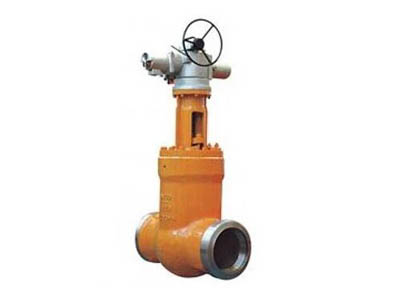

焊接磅级电站闸阀,美标电站闸阀,Z61Y-1500LB
焊接磅级电站闸阀,美标电站闸阀,Z961Y,Z61Y-1500LB
高压阀门,电站阀门
·制造验收技术标准
1、制造验收技术条件按日本火力发电阀标准的E101的规定；
2、阀门结构长度按E101的规定；
3、阀体焊接口按 ANSI B16.25 的规定或用户提供的尺寸。
用途
磅级高温高压电站闸阀适用于ANSI CLass1500-3500，工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
Z961Y-1500LB美标高压闸阀适用规范 Applicable specification
|
壳体材料
Shell material
|
适用温度/℃
Applicable temperature
|
适用介质
Applicable medium
|
|
ASTM A216 WCB
|
≤425
|
蒸汽、水
Steam、Water
|
|
ASTM A217 WCl
|
≤450
|
|
ASTM A217 WC6
|
≤550
|
|
ASTM A217 WC9
|
≤590
|
Z961Y-1500LB美标高压闸阀主要零件材料 Material for Main Parts
主要尺寸及重量 Main dimensions and weight
Z96(1,0)Y-1500Lb
|
公称通径
NPS/in.
Nominal
diameter
|
外形尺寸和连接尺寸
Dimensions /mm
|
重量/kg
Weight
|
|
d
|
L
|
H
|
D0
|
|
2(1/2)
|
56
|
254
|
671
|
200
|
48
|
|
3
|
64
|
305
|
692
|
200
|
58
|
|
4
|
84
|
406
|
790
|
230
|
98
|
|
5
|
1OO
|
483
|
875
|
260
|
128
|
|
6
|
126
|
559
|
1055
|
360
|
215
|
|
8
|
158
|
711
|
1148
|
41O
|
387
|
Z96(1,0)Y-2000Lb
|
公称通径
|
外形尺寸和连接尺寸
Dimensions /mm
|
重量/kg
Weight
|
|
d
|
L
|
H
|
D0
|
|
2(1/2)
|
50
|
330
|
640
|
200
|
50
|
|
3
|
60
|
368
|
690
|
230
|
82
|
|
4
|
80
|
457
|
806
|
260
|
134
|
|
5
|
96
|
533
|
984
|
360
|
174
|
|
6
|
118
|
610
|
1090
|
41O
|
338
|
Z96(1,0)Y-2500Lb
|
公称通径
NPS/in．
Nominal
diameter
|
外形尺寸和连接尺寸 Dimensions /mm
|
重量/kg
Weight
|
|
d
|
L
|
H
|
DO
|
|
2(1/2)
|
46
|
330
|
639
|
200
|
70
|
|
3
|
54
|
368
|
680
|
230
|
90
|
|
4
|
70
|
457
|
805
|
260
|
142
|
|
5
|
86
|
533
|
965
|
360
|
191
|
|
6
|
104
|
610
|
1070
|
41O
|
339
|
