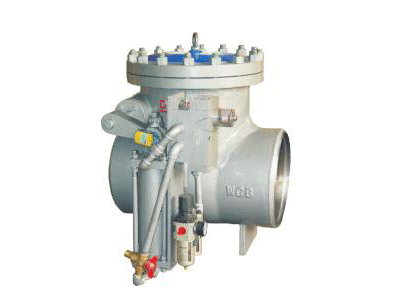

电站抽气止回阀

类别：高温高压电站阀门   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 电站抽气止回阀主要用于电厂或热电厂抽气系统，或其它系统的蒸汽和水等非腐蚀性介质管道上，防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入轮机内造成汽轮叶片打碎，毁坏汽轮发电机的亚性事故，并防止加热器系统管道泄漏使水从抽汽管路进入轮机内而发生水击事故，以保护汽轮机的安全运行。

    2、产品性能

    产品名称：抽气止回阀

    产品型号：H664H/Y

    型号

    PN

    工作压力/Mpa

    适用温度/℃

    适用介质

    H664H-20

    20

    2.0

    ≤427

    水，蒸汽

    H664H-50

    50

    5.0

    H664H-100

    100

    10.0

    H664Y-100I

    100

    10.0

    ≤540

    3、电站抽气止回阀结构图

    电站抽气止回阀主要零件的材料说明：

    液控抽汽止回阀

    阀体、阀盖

    WCB

    WC6

    WC9

    摇杆、阀瓣

    WCB

    WC6

    WC9

    填料

    柔性石墨

    柔性石墨

    柔性石墨

    销轴

    2Cr13

    304

    304

    弹簧

    弹簧钢

    弹簧钢

    弹簧钢

    气控抽汽止回阀

    阀体、阀盖、摇杆、阀瓣

    ASTM A216 WCB

    ASTM A217 WCB

    ASTM A217 WC9

    轴

    2Cr13

    304

    304

    填料

    柔性石墨

    柔性石墨

    柔性石墨

    密封面

    Cr13

    Co - Cr - W

    Co - Cr - W

    汽缸

    A105

    A105

    A105

    弹簧

    高强弹簧钢

    高温高强弹簧钢

    高温高强弹簧钢

    平衡臂、平衡锤

    WCB

    WCB

    WCB
