法兰柱塞阀

类别：阀门   发布时间：2021-03-18 15:57   浏览： 次

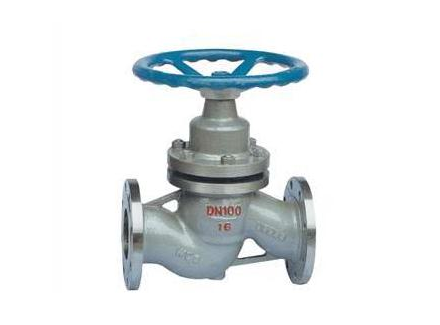

法兰柱塞阀

法兰柱塞阀





U41SF/M  法兰柱塞阀主要外形尺寸和连接尺寸:




通径DN 尺寸
L D D1 D2 b Z-Φ d H H1 D0
U41S-16C
15 130 95 65 45 14 4-14 116 144 80
20 150 105 75 55 16 4-14 142 176 100
25 160 115 85 65 16 4-14 163 205 100
32 180 135 100 78 18 4-18 182 227 100
40 200 145 110 85 18 4-18 210 260 160
50 230 160 105 100 20 4-18 230 286 180
65 290 180 145 100 20 4-18 250 310 200
80 310 195 160 135 22 8-18 269 340 240
100 350 215 180 155 24 8-18 278 356 280
105 400 240 210 185 26 8-18 332 440 320
150 480 280 240 210 28 8-23 434 562 360
200 600 335 295 265 30 10-23 498 660 460
250 650/700 405 355 320 38 10-23 540 660 500
300 750 460 410 360 38 10-23 650 680 550
U41S-25C
15 130 95 65 45 16 4-14 116 144 80
20 150 105 75 55 16 4-14 142 176 100
25 160 115 85 65 16 4-14 163 205 100
32 180 135 100 78 18 4-18 182 227 100
40 200 145 110 85 18 4-18 210 260 160
50 230 160 105 100 20 4-18 230 286 180
65 290 180 145 100 22 8-18 250 310 200
80 310 195 160 135 22 8-18 269 340 240
100 350 230 190 160 24 8-23 278 356 280
105 400 270 220 188 28 8-25 332 440 320
150 480 300 250 218 30 8-25 434 562 360
200 600 360 310 282 34 10-26 498 660 460
250 650/700 425 370 332 36 10-30 540 660 500
300 750 485 430 390 40 16-30 650 680 550
U41S-40C
15 130 95 65 45 16 4-14 116 144 80
20 150 105 75 55 16 4-14 142 176 100
25 160 115 85 65 16 4-14 163 205 100
32 180 135 100 78 18 4-18 182 227 100
40 200 145 110 85 18 4-18 210 260 160
50 230 160 105 100 20 4-18 230 286 180
65 290 180 145 100 22 8-18 250 310 200
80 310 195 160 135 22 8-18 269 340 240
100 350 230 190 160 24 8-23 278 356 280
105 400 270 220 188 28 8-25 332 440 320
150 480 300 250 218 30 8-25 434 562 360
200 600 375 320 282 38 10-30 498 660 460
250 650/700 445 385 345 42 10-30 540 660 500
300 750 510 450 408 46 16-34 650
