截止阀形柱塞阀

类别：阀门   发布时间：2021-03-18 15:54   浏览： 次

截止阀形柱塞阀

截止阀形柱塞阀

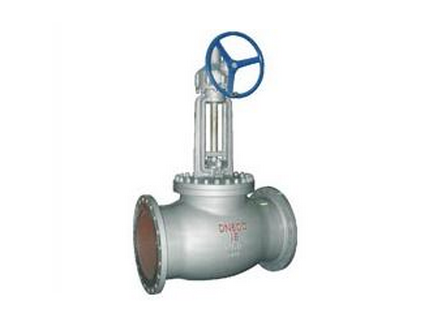

截止阀形柱塞阀（活塞阀）
主要外形尺寸和连接尺寸（活塞阀) :

通径DN 尺寸
L D D1 D2 b Z-Φ d H H1 D0
UJ41HS-10C
50 180 160 125 100 20 4-18 175   300
65 195 180 145 120 20 4-18 195   300
80 210 195 160 135 22 4-18 225   320
100 230 215 180 155 22 8-18 250   320
125 255 245 210 185 24 8-18 270   360
150 280 280 240 210 24 8-23 290   360
200 330 335 295 265 26 8-23 320   450
250 380 390 350 320 28 12-23 405   450
300 420 440 400 368 28 12-23 560   1000
350 450 500 460 428 30 16-23 620   1000
UJ41HS-16C
50 230 160 125 100 16 4-18 234 268
65 290 180 145 120 18 4-18 284 330 240
80 310 195 160 135 20 8-18 214 358 280
100 350 215 180 155 20 8-18 365 427 320
125 400 240 210 185 22 8-18 401 475 360
150 480 280 240 210 24 8-23 415 505 400
200 600 335 295 265 26 12-23 508 626 450
250 650/700 405 355 320 30 12-25 590 740 500
300 700 460 410 375 30 12-25 1000 1160 560
350 787 520 470 435 34 16-25 1040 1210 640
400 914 580 525 485 36 16-30 1200 1400 720
450 978 640 585 545 40 20-30     800
500 978 715 650 608 44 20-34     800
