进口三片式球阀 英国UK球阀

类别:英国进口阀门   发布时间:2021-03-08 09:06   浏览:

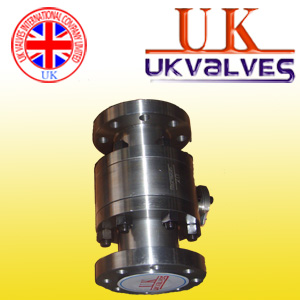

进口三片式球阀

英国UK进口三片式球阀(不锈钢三片式球阀,气动三片式球阀,内螺纹三片式球阀)是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况

进口三片式球阀主要技术参数

公径:DN6-50mm

压力:1.6-10.0Mpa

温度:-29℃-350℃

适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

材质:304,316,304L,316L等

进口三片式球阀工作原理

一、开启过程

1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

二、关闭过程

1关闭时,顺时针旋转手柄,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

结构特点

1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手柄阀门就能轻松启闭。

5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的

进口三片式球阀安装注意事项

三片式球阀按其通道位置可分为直通式,三片式球阀和直角式。后两种球阀用于分配介质与改变介质的流向。广式球阀安装与维护应注意以下事项:

1.要留有阀柄旋转的位置。

2.不能用作节流。

3带传动机构的球阀应直立安装。

进口三片式球阀选型

a:产品名称与三片式球阀的型号

b: 三片式球阀的操作方式 (有手动 涡轮传动 气动 电动等)

c: 三片式球阀的密封面材质和硬度

d: 三片式球阀的阀体材质

e: 三片式球阀的压力

f: 三片式球阀的使用介质(名称、粘度、颗粒 腐蚀性、毒性)
