类别：美国进口阀门 发布时间：2021-01-24 15:45 浏览： 次
==============================================================================================================
〖A42Y-1000全启式超高压安全阀〗
【A42Y-1000全启式超高压安全阀-产品说明】
A42Y-1000全启式超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。
全启式超高压安全阀产品型号：A42Y-1000 DN10、A42Y-1000 DN15、A42Y-1000 DN25
【A42Y-1000全启式超高压安全阀-主要零件材料】
|
NO. |
零件名称 |
A42Y-1000材料 |
|
1 |
阀体 |
锻35 |
|
2 |
阀瓣 |
2Cr13 |
|
3 |
导向套 |
2Cr13 |
|
4 |
阀盖 |
35 |
|
5 |
弹簧 |
50CrVA |
|
6 |
阀杆 |
2Cr13 |
|
7 |
调整螺杆 |
45 |
|
8 |
阀帽 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬质合金 |

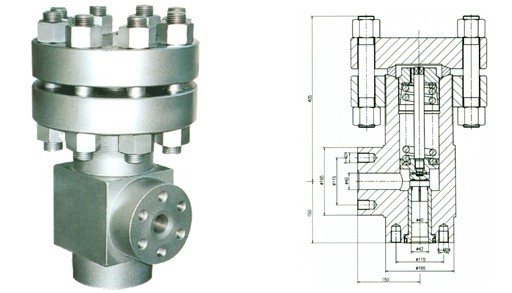

【A42Y-1000全启式超高压安全阀-主要外形尺寸】
|
公称通径 |
尺寸 |
||||||||||
|
do |
D |
D1 |
M |
B |
Z-Фd |
DN’ |
M’ |
L |
L1 |
H |
|
|
10 |
6 |
115 |
80 |
M42×2 |
32 |
4-18 |
15 |
M27×2 |
80 |
110 |
320 |
|
15 |
8 |
135 |
95 |
M48×2 |
36 |
4-22 |
20 |
M33×2 |
80 |
120 |
330 |
|
25 |
10 |
165 |
115 |
M64×3 |
40 |
6-26 |
32 |
M45×2 |
85 |
130 |
350 |
声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
