进口卫生级安全阀

类别：德国进口阀门   发布时间：2020-12-27 11:55   浏览： 次

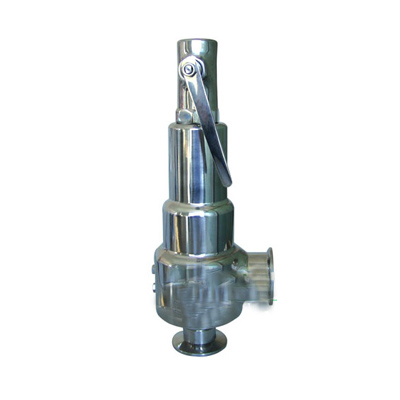

进口卫生级安全阀

A88Y不锈钢卫生级安全阀详细说明
A88Y不锈钢卫生级安全阀适用于低压蒸汽设备、管道、压力容器的超压保护，尤其适用于酿酒和饮料工业，对卫生和洁净度标准的要求极高，以保持高质的产品和使用工艺介质的污染降低至最小。适用介质为蒸汽、气体和液体。 技术规范基本设计：GB/T 12243 测       试：GB/T 12242 产品规格产品型号：A88Y-B,A88Y-C尺寸范围：DN25～DN50

压力等级：1.6壳体材料：304、316、316L不锈钢适用介质：气体、液体、蒸汽 操作方式：自动 设计特色 不锈钢安全阀主要特点：整定压力偏差小，可达±3%；启闭压差≤15%；选用优质的弹簧钢，保证弹簧的寿命和稳定性；

平面结构的阀瓣和阀座易于维修和重新加工；整定压力范围大:0.06～1.6MPa；全套不锈钢阀体，阀盖设计

可供型号 提供两种主要的型号：  SVL488-B 密闭阀帽，适用于液体系统。 SVL488-C 填料密封微升杆，适用于蒸汽（或其它需要扳手的）系统。 注：两种型号都为封闭式阀盖。
设计特色

不锈钢安全阀主要特点：

整定压力偏差小，可达±3%；
启闭压差≤15%；
选用优质的弹簧钢，保证弹簧的寿命和稳定性；
平面结构的阀瓣和阀座易于维修和重新加工；
整定压力范围大:0.06～1.6MPa；
全套不锈钢阀体，阀盖设计

可供型号

提供两种主要的型号：

SVL488-B

密闭阀帽，适用于液体系统。

SVL488-C

填料密封微升杆，适用于蒸汽（或其它需要扳手的）系统。
注：两种型号都为封闭式阀盖。

主要连接尺寸

进口

出口

do

L

L1

≈H

卡箍连接

进口

出口

25

40

23

64

65

203

1″

1 1/2″

40

65

37

80

90

230

1 1/2″

2 1/2″

50

80

46

100

115

350

2″

3″
管道连接：按DIN2633 PN16法兰标准连接。
卡箍连接：按IS02852卫生级卡箍标准连接。
客户订单时应注明连接形式

 主要零件材料选用表

序号

零件名称

材 料

1

阀座

不锈钢

1.4404

2

阀体

不锈钢

1.4404

3

阀瓣

不锈钢+EPDM

1.4404

4

导向套

不锈钢

1.4404

5

弹簧

不锈钢

17-7

6

阀杆

不锈钢

1.4404

7

扳手

不锈钢

1.4404

8

提升杆

不锈钢

1.4404

9

提升块

不锈钢

1.4404

10

阀帽

不锈钢

1.4404
