描述

比例积分调节式气动蝶阀产品概述及用途

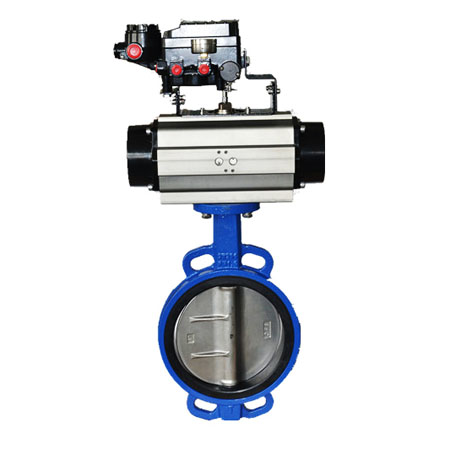

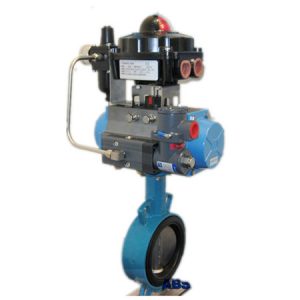

比例调节型气动蝶阀 4-20mA控制是由蝶阀加执行器配套电气定位器组和而成，气动蝶阀与电气定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

特点与标准

• 高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好

比例积分调节式气动蝶阀标准技术参数

阀  体
公称通径：DN40-DN1000
阀体材质：球墨铸铁、304、316
连接方式：对夹式、法兰式、凸耳对夹式
压力等级：PN1.0MPa、PN1.6MPa
结构形式：中线结构

阀内组件
阀座密封：EPDM：-30℃～120℃
NBR ：-30℃～80℃
PTFE：-30℃～140℃
VITON：-30℃～150℃
阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316 、316L、1.4529、2507
阀杆材质：不锈钢410、304
适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008

气动执行器
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式：通气开、断气关，气源故障关闭
单作用气关式：通气关、断气开，气源故障打开
可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀 电气部分可以选防爆

比例积分调节式气动蝶阀尺寸图
