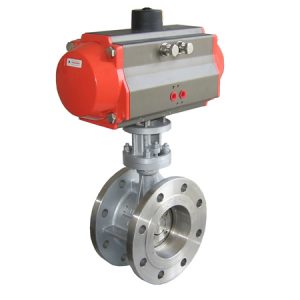

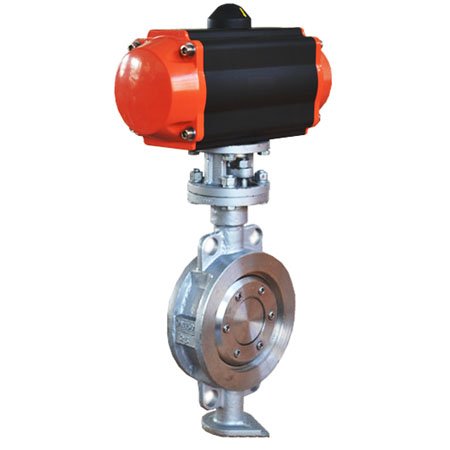

进口硬密封气动对夹式蝶阀 三偏心结构
类别：进口气动阀门 发布时间：2021-01-25 10:36 浏览： 次
格林巴赫托普，巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于硬密封气动对夹式蝶阀 三偏心结构制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，硬密封气动对夹式蝶阀 三偏心结构产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。
描述
● 产品概述及用途
硬密封气动对夹式蝶阀由金属偏心蝶阀和气动执行器组合而成，通过限位开关、换向电磁阀及电气定位器等附件可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
● 特点与标准
高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好。
● 主要性能参数
| 气动执行器 |
双作用 单作用常闭式 单作用常开式 |
| 附件可选 | 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构 |
| 电压 | AC220V、 AC110V、 AC380V、DC12V、 DC24V 、DC110V |
| 公称通径 | DN50-1000mm |
| 公称压力 | 1.0~1.6MPa |
| 适用温度 | 硬密封：-30-425℃ |
| 连接方式 | 对夹式，法兰式（可选） |
| 阀体结构 | 三偏心 |
| 阀体材质 | 铸钢，304，316，316L |
| 阀板材质 | 铸钢，304，316，316L |
| 阀座衬里 | 304，316，316L，STL司太立合金 |
| 适用介质 | 水、液体、气体、油类、酸碱腐蚀性介质 |
● 硬密封气动对夹式蝶阀尺寸图纸
