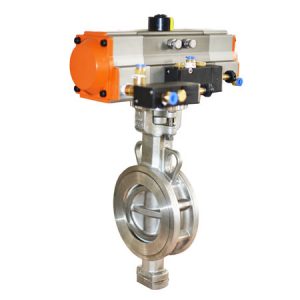

进口三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高
类别：进口气动阀门 发布时间：2021-01-25 10:38 浏览： 次
格林巴赫托普，巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。
描述
● 产品概述及用途
三偏心气动法兰蝶阀由金属偏心蝶阀和气动执行器组合而成，通过配套相应的气动附件，可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无摩擦，去除了磨损和泄漏的可能性。
● 特点与标准
高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好
● 主要性能参数
| 气动执行器 |
双作用 单作用常闭式 单作用常开式 |
| 附件可选 | 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构 |
| 电压 | AC220V AC110V AC380V、DC12V、 DC24V 、DC110V |
| 公称通径 | DN10-1000mm |
| 公称压力 | PN1.0MPa、PN1.6MPa |
| 适用温度 | 三偏心硬密封：-30-425度 |
| 连接方式 | 法兰式，对夹式（可选） |
| 阀体结构 | 三偏心 |
| 阀体材质 | 球墨铸铁，铸钢，304，316，316L |
| 阀板材质 | 球墨铸铁，铸钢，304，316，316L |
| 阀座衬里 | PTFE、石墨等 |
| 适用介质 | 水、液体、气体、油类、酸碱腐蚀性介质 |
● 尺寸图纸
