进口蝶阀
类别：进口电动阀门 发布时间：2021-01-25 10:58 浏览： 次
格林巴赫托普，巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口蝶阀制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。
描述
产品概述及用途

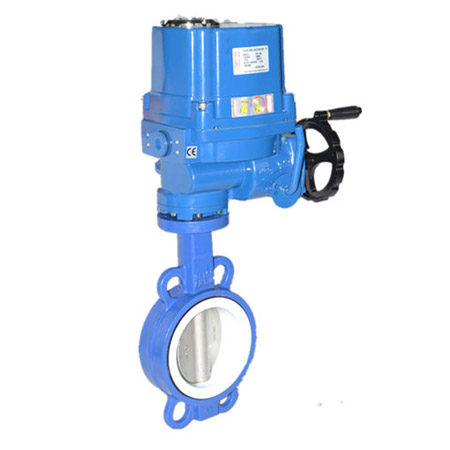

衬四氟防爆电动蝶阀的防爆等级为EXdII BT4 隔爆型，适用于有腐蚀性且需要防爆工况是工业管道中最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有颗粒和温度偏高的工艺介质中。电动执行器控制部分有开关式和调节式等。
特点与标准
密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象
阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选
产品主要性能参数
| 电动执行器 | 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA |
| 防爆电动执行器 | EX dⅡBT4 EX d11 CT6调节型、开关型 |
| 电压 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公称通径 | DN25-1400mm |
| 公称压力 | 1.0MPa~1.6MPa |
| 适用温度 | -30~+150℃ |
| 连接方式 | 对夹式、凸耳对夹式、法兰式 |
| 阀体结构 | A型 |
| 阀体材质 | 球墨铸铁、铝合金、WCB、304、316、316L |
| 阀板材质 | 球铁镀镍、尼龙、304、316、316L、2507、1.4529 |
| 阀座衬里 | PTFE、EPDM、NBR |
| 适用介质 | 油类、水液，气体等 |
● 电动蝶阀流量系数KV值
| 尺寸size | 阀门开度KV值 | |||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | ||
| DN40 | 1-1/2′ | 0.7 | 2.4 | 6.9 | 14.2 | 22 | 36 | 59 | 81 | 113 |
| DN50 | 2′ | 1.1 | 3.8 | 10.2 | 22 | 38 | 60 | 100 | 132 | 193 |
| DN65 | 2-1/2′ | 2 | 7.5 | 18.2 | 35 | 61 | 95 | 187 | 240 | 315 |
| DN80 | 3′ | 2.5 | 9.8 | 26 | 48 | 83 | 126 | 214 | 338 | 425 |
| DN100 | 4′ | 3.8 | 14.6 | 39 | 72 | 119 | 221 | 361 | 606 | 723 |
| DN125 | 5′ | 6.5 | 24 | 62 | 118 | 217 | 394 | 599 | 1038 | 1243 |
| DN150 | 6′ | 10 | 42 | 95 | 175 | 326 | 542 | 873 | 1260 | 1859 |
| DN200 | 8′ | 19 | 64 | 165 | 306 | 573 | 995 | 15567 | 2310 | 3124 |
| DN250 | 10′ | 28 | 101 | 245 | 451 | 836 | 1462 | 2253 | 3256 | 4757 |
| DN300 | 12′ | 34 | 129 | 312 | 615 | 1137 | 2125 | 3248 | 4991 | 7058 |
| DN350 | 14′ | 47 | 163 | 390 | 795 | 1498 | 2573 | 3980 | 5749 | 8319 |
| DN400 | 16′ | 62 | 231 | 508 | 1077 | 1971 | 3381 | 5385 | 8099 | 11468 |
| DN450 | 18′ | 75 | 256 | 621 | 1208 | 2315 | 3925 | 6331 | 9474 | 13612 |
| DN500 | 20′ | 103 | 346 | 859 | 1692 | 3086 | 5348 | 8513 | 13109 | 18748 |
| DN600 | 24′ | 139 | 494 | 1153 | 2389 | 4466 | 7561 | 11945 | 18088 | 25217 |
不锈钢电动蝶阀尺寸图
声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
