J19H压力表三通阀(内丝)

类别：针型阀   发布时间：2020-12-25 12:27   浏览： 次

　　上海沪贡阀门制造有限公司从事〖J19H压力表三通阀(内丝)〗的供应商,可提供压力表三通阀(内丝)结构图,压力表三通阀(内丝)外形尺寸图,压力表三通阀(内丝)型号,压力表三通阀(内丝)作用特点,压力表三通阀(内丝)工作原理,压力表三通阀(内丝)批发厂家,压力表三通阀(内丝)执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于J19H压力表三通阀(内丝)说明书的详细概述:

特性:

　　1. 制造标准: GB/T12224-2005 JB/T7747-1995

　　2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)

　　3. 结构特征: 锥面或球面密封

　　4. 阀门检验与试验: GB/T13927-1992

　　5. 公称压力: ≤10000Psi

　　6. 适用工作温度: -29℃～+538℃

　　7. 适用介质: 水，油，气等腐蚀性或非腐蚀性介质

　　8. 公称通径: DN6,DN10,DN15,DN20,DN25

主要零件材料/Materials of main parts

序号
NO.		 零件名称
Part name		 材质
Material
1 排气手轮Exhaust Handle 20# A105 SS304 SS304L SS316 SS316L
2 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
3 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
4 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
5 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE
6 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
7 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
8 填料 Packing PTFE 柔性石墨(Expanded Graphite)
9 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
10 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
11 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
12 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L

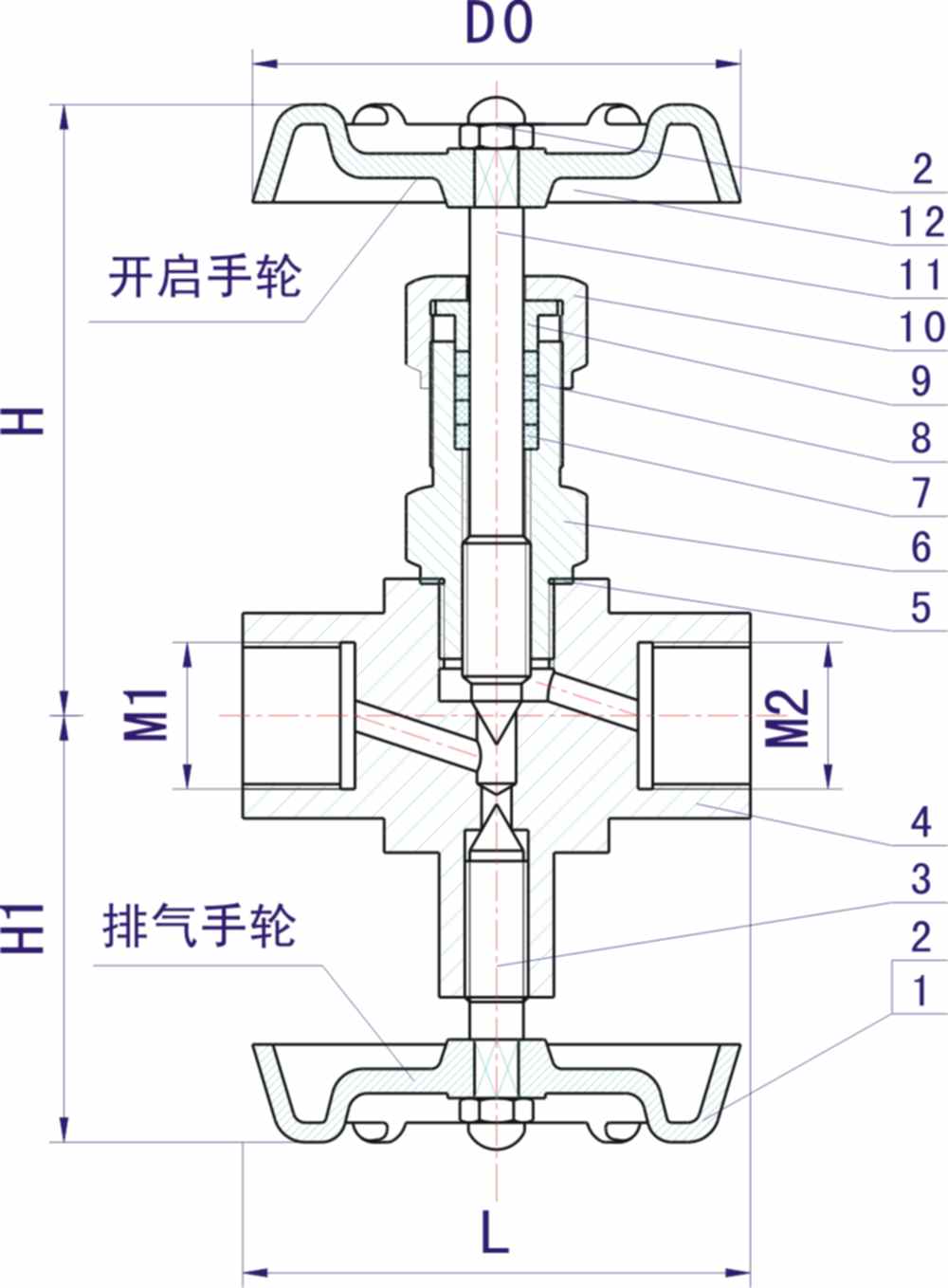

尺寸图:

J19H压力表三通阀(内丝)

型号
ITEM NO.		 公称通径
DN		 M1 M2 L H H1 D0
J19H-1 DN5 G1/2 M20X1.5 70 93 68 ø63

　　J19H压力表三通阀(内丝)是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是J19H压力表三通阀(内丝)。仪表J19H压力表三通阀(内丝)是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。J19H压力表三通阀(内丝)的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。

压力表三通阀(内丝)工作原理

　　J19H压力表三通阀(内丝)形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.J19H压力表三通阀(内丝)与压力表配合使用.一般的J19H压力表三通阀(内丝)形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

压力表三通阀(内丝)有哪些技术参数

　　1、公称通径6~40mm

　　2、压力范围1.6～42Mpa

　　3、适用介质水、油品、蒸汽、石油气等

　　4、制造标准GB ANSI JIS

压力表三通阀(内丝)在安装的时候应该注意哪些事项

　　1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

压力表三通阀(内丝)针对不同工况应如何选用应对

　　1、低温介质的管路系统和装置上，宜选用加上阀盖的低温J19H压力表三通阀(内丝)。

　　2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式J19H压力表三通阀(内丝)。

　　3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢J19H压力表三通阀(内丝)。

　　4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封J19H压力表三通阀(内丝)。

　　5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节J19H压力表三通阀(内丝)。

　　6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的J19H压力表三通阀(内丝);埋设在地上的，选择全通径焊接连接或法兰连接的球阀。

　　7、成品油的输送管线和贮存设备，选用法兰连接的J19H压力表三通阀(内丝)。

　　8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的J19H压力表三通阀(内丝)。

　　9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的J19H压力表三通阀(内丝)。
