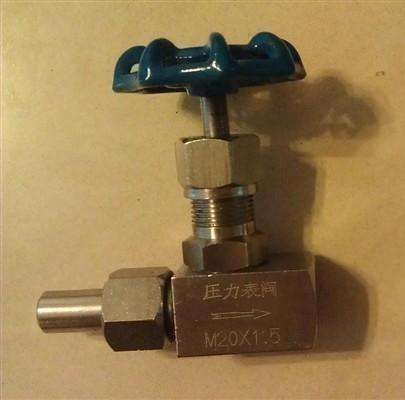

J13W-HF,SS-6NVF8美标针型阀

类别：针型阀   发布时间：2020-12-25 12:27   浏览： 次

　　上海沪贡阀门制造有限公司从事〖J13W-HF,SS-6NVF8美标针型阀〗的供应商,可提供美标针型阀结构图,美标针型阀外形尺寸图,美标针型阀型号,美标针型阀作用特点,美标针型阀工作原理,美标针型阀批发厂家,美标针型阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于J13W-HF,SS-6NVF8美标针型阀说明书的详细概述:

　　J13W-HF,SS-6NVF8美标针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，内螺纹针型阀是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。

零部件材料:

序号
NO.		 零件名称
Part name		 材质
Material
1 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
2 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
3 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
4 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
5 填料 Packing PTFE 柔性石墨(Expanded Graphite)
6 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
7 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
8 手柄 Handle 20# A105 SS304 SS304L SS316 SS316L
9 内六角螺钉 Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L

特性:

　　1. 制造标准: ASME B16.34-2004

　　2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)

　　3. 结构特征: 锥面密封

　　4. 阀门检验与试验: API 598-1996

　　5. 公称压力: ≤10000Psi

　　6. 适用工作温度:-29℃～+538℃

　　7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质

外型及连接尺寸:

J13W-HF,SS-6NVF8美标针型阀

型号 公称通径 DN
Nominal bore		 Td H L L1 N
J13W-HF,SS-3NVF4 DN6 NPT1/4 75 58 75 60
J13W-HF,SS-3NVF4 G1/4 85 58 - 60
J13W-HF,SS-3NVF6 DN10 NPT3/8 75 58 78 60
J13W-HF,SS-3NVF6 G3/8 87 58 - 60
J13W-HF,SS-6NVF8 DN15 NPT1/2 77 68 86 60
J13W-HF,SS-6NVF8 G1/2 87 60 - 60
J13W-HF,SS-12NVF10 DN20 G3/4 100 70 - 60
J13W-HF,SS-12NVF12 DN25 Rc1(Rp1) 110 78 - 60
J13W-HF DN32 G1-1/4 130 102 - 60

尺寸图:

产品编码 接头尺寸 L H Do 重量（kg）
J21W-M4，SS-3NVF4-M4 1/4*NPTMXF 68 65 57 0.4
J21W--M6，SS-3NVF6-M6 3/8*NPTMXF 68 65 57 0.4
J21W--M8，SS-3NVF6-M8 1/2*NPTMXF 86 78 63 0.6

　　J13W-HF,SS-6NVF8美标针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是J13W-HF,SS-6NVF8美标针型阀。仪表J13W-HF,SS-6NVF8美标针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。J13W-HF,SS-6NVF8美标针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。

美标针型阀工作原理

　　J13W-HF,SS-6NVF8美标针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.J13W-HF,SS-6NVF8美标针型阀与压力表配合使用.一般的J13W-HF,SS-6NVF8美标针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

美标针型阀有哪些技术参数

　　1、公称通径6~40mm

　　2、压力范围1.6～42Mpa

　　3、适用介质水、油品、蒸汽、石油气等

　　4、制造标准GB ANSI JIS

美标针型阀在安装的时候应该注意哪些事项

　　1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

美标针型阀针对不同工况应如何选用应对

　　1、低温介质的管路系统和装置上，宜选用加上阀盖的低温J13W-HF,SS-6NVF8美标针型阀。

　　2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式J13W-HF,SS-6NVF8美标针型阀。

　　3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢J13W-HF,SS-6NVF8美标针型阀。

　　4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封J13W-HF,SS-6NVF8美标针型阀。

　　5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节J13W-HF,SS-6NVF8美标针型阀。

　　6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的J13W-HF,SS-6NVF8美标针型阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。

　　7、成品油的输送管线和贮存设备，选用法兰连接的J13W-HF,SS-6NVF8美标针型阀。

　　8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的J13W-HF,SS-6NVF8美标针型阀。

　　9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的J13W-HF,SS-6NVF8美标针型阀。
