气动管路截止阀工作原理

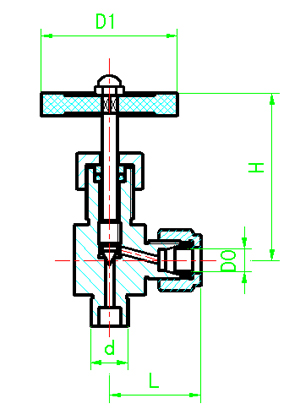

　　QJ-6气动管路截止阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.QJ-6气动管路截止阀与压力表配合使用.一般的QJ-6气动管路截止阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

气动管路截止阀有哪些技术参数

　　1、公称通径6~40mm

　　2、压力范围1.6～42Mpa

　　3、适用介质水、油品、蒸汽、石油气等

　　4、制造标准GB ANSI JIS

气动管路截止阀在安装的时候应该注意哪些事项

　　1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

气动管路截止阀针对不同工况应如何选用应对

　　1、低温介质的管路系统和装置上，宜选用加上阀盖的低温QJ-6气动管路截止阀。

　　2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式QJ-6气动管路截止阀。

　　3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢QJ-6气动管路截止阀。

　　4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封QJ-6气动管路截止阀。

　　5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节QJ-6气动管路截止阀。

　　6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的QJ-6气动管路截止阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。

　　7、成品油的输送管线和贮存设备，选用法兰连接的QJ-6气动管路截止阀。

　　8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的QJ-6气动管路截止阀。

　　9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的QJ-6气动管路截止阀。
