电动软密封闸阀

类别:闸阀   发布时间:2020-12-25 12:59   浏览:

  上海沪贡阀门制造有限公司从事〖电动软密封闸阀〗的供应商,可提供电动软密封闸阀结构图,电动软密封闸阀外形尺寸图,电动软密封闸阀型号,电动软密封闸阀作用特点,电动软密封闸阀工作原理,电动软密封闸阀批发厂家,电动软密封闸阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于电动软密封闸阀说明书的详细概述:

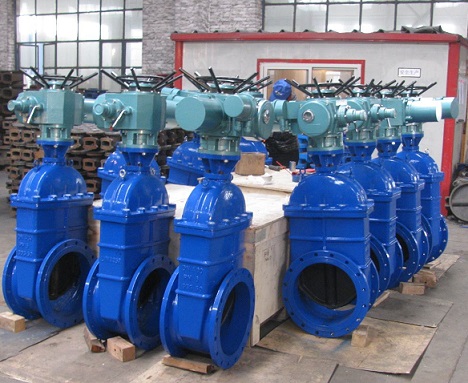

电动软密封闸阀

  概述:

  电动软密封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。

  优点:

  1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

  2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。

  3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

  4、水锤现象不易产生。原因是关闭时间长。

  5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

  6、结构长度(系壳体两连接端面之间的距离)较小。

  7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

  8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。形体简单,结构长度短,制造工艺性好,适用范围广。

  技术参数:

  公称压力:1.0~2.5MPa

  工作温度:0~120℃

  法兰标准:GB/T17241.6 GB9113

  公称通径:50~400mm

  适用介质:水、油、气等

  试验标准:GB/T13927 API598​

  安装:

  (1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

  (2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

  (3) 切断阀安装前,应先彻底清洗管道。

  (4) 安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

  (5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

  (6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

  维护:

  (1) 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,*先要了解其性质,再选用相应的清洗办法。

  (2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

  (3) 阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

  (4) 阀杆:表面损坏,只能换新。

  (5) 推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

  (6) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

  (7) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般多2-3年。

  (8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。


  电动软密封闸阀是一个启闭件闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸阀通过阀座和闸板接触进行密封,通常密封面会堆焊金属材料以增加耐磨性,如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板,根据闸板的不同,闸阀分为刚性闸阀和弹性闸阀。


电动软密封闸阀工作原理

  电动软密封闸阀的闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀,亦叫明杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置即行程来确定。有的闸阀,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀,或叫暗杆闸阀。


电动软密封闸阀有哪些注意事项

  1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

  2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。

  3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

  4、带传动机构的闸阀,按产品使用说明书的规定安装。

  5、如果阀门经常开关使用,每月至少润滑一次。

  6、闸阀只供全开、全关各类管路或设备上的介质运行之用,不允许作节流用。

  7、带手轮或手柄的闸阀,操作时不得再增加辅助杠杠(若遇密封不严,则应检查修复密封面或其他零件)。手轮、手柄顺时针旋转为关闭,反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。


电动软密封闸阀有哪些制造标准

  (1)GB/T 12232-2005 通用阀门 法兰连接铁制闸阀

  (2)GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀

  (3)GB8486-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》

  (4)GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》

  (5)JB/T53162-1999 《闸阀产品质量分等》

  (6)JB/T5298-91《管线用钢制平板闸阀》

  (7)JB/Z243-85《闸阀静压寿命实验规程》

  (8)JB/TQ648-8《铁质对夹式平板闸阀》

  (9)JB/T53200-94《铁质对价平板闸阀 产品质量分等》

  (10)JB/T53242-94《钢制平板闸阀 产品质量分等》


电动软密封闸阀在安装中有何要求

  1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

  2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

  3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

  4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。

  5)、带传动机构的闸阀,按产品使用说明书的规定安装。
