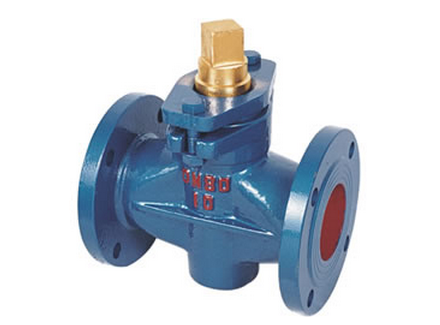

二通旋塞阀 X43W-10、X43T-10 型

X43W-10、X43T-10 型二通旋塞阀：手动、法兰连接、填料密封直通式结构，旋塞密封面材料为灰铸铁（X43W-10）、铸铜（X43T-10），公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa，温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。

X43W-10、X43T-10 型二通旋塞阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
X43W-10	10	1.0	≤100	油品
X43T-10	10	1.0	≤200	水、蒸汽

返回页首 ⇑

返回页首 ⇑

X43W-10、X43T-10 型二通旋塞阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b—f	z×Φd	H	重量/kg
DN	L	D	D1	D2	b—f	z×Φd	H	X43W-10	X43T-10
20	130	105	75	55	16—2	4×Φ14	90	3.56	3.5
25	140	115	85	65	16—2	4×Φ14	110	4.45	4.5
32	165	135	100	78	18—2	4×Φ18	115	7.4	7.5
40	180	145	110	85	18—3	4×Φ18	158	9.6	10.5
50	203	160	125	100	20—3	4×Φ18	178	12.6	13
65	222	180	145	120	20—3	4×Φ18	185	16.2	17
80	241	195	160	135	22—3	4×Φ18	220	25.2	26
100	305	215	180	155	22—3	8×Φ18	250	34.5	35
125	356	245	210	185	24—3	8×Φ18	350	58	59
150	394	280	240	210	24—3	8×Φ23	396	97.5	100
