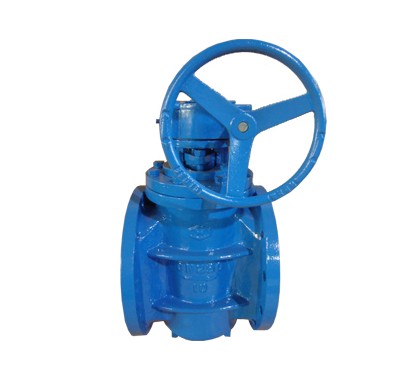

PLV-16偏心旋塞阀

类别：旋塞阀发布时间：1970-01-01 08:00 浏览：次

我公司PLV-16偏心旋塞阀独具的偏心密封设计，较传统旋塞阀大大降低了操作扭距，且最大限度地减少了密封面的磨损，延长了阀门的使用寿命。矩形直通流道，水头损失小，流量调节线性佳。偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用，偏心旋塞阀使用双偏心设计、降低摩擦，确保阀门零泄露。

◆产品特点

1、双偏心设计、低摩擦开启和关闭，确保零泄露

2、含镍90％，3mm厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求

3、V型组合密封圈，可在不卸下操作装置的情况下进行更换

4、密封胶加注口设计，可延长阀门适用周期

5、阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小

6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧

7、阀盖和阀体用O型圈密封，螺栓数量减少，方便维修

8、提供阀门进出口压力表接头，方便用户控制和测定流量

◆主要零件材料

零件名称	材质
阀体	ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
旋塞	ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
阀座	不锈钢、镍合金或树脂
O型密封圈	橡胶EPDM、NBR
轴承	自润滑材料
阀盖	ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
V型密封圈	橡胶EPDM、NBR
压盖	ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

Pressure		150LB
Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
L-BW		152	178	203	216	229	267	305	330	356	381	394	457	533	610	686
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
Weight(kg)		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

Pressure		300LB
Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
L-BW		152	178	203	216	229	267	305	330	356	381	457	521	559	635	762
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
Weight(kg)		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560

Pressure		600LB
Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF,BW		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
Weight(kg)		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250

Pressure		900LB
Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L-RF,BW		229	229	254	279	305	368	419	381	457	559	610	737	939	965	1029
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
Weight(kg)		17	29	21	24	30	37	44	65	110	160	255	380	810	1050	1460
