一、CS49H圆盘式Y型疏水阀产品名称：

圆盘式蒸汽疏水阀、高压圆盘式疏水阀‖CS19H圆盘式疏水阀‖CS49H圆盘式疏水阀‖Y型圆盘式疏水阀‖不锈钢圆盘式疏水阀
产品型号：CS19H、CS49H、CS69H、Y型
二、CS49H圆盘式Y型疏水阀产品简介：
圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
三、CS49H圆盘式Y型疏水阀工作原理：
圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
四、CS49H圆盘式Y型疏水阀产品特点：
1、该阀体积小，重量轻，安装简便。
2、耐腐蚀，耐磨损，使用寿命长。
3、间断排放凝结水。
4、内置大流通面积过滤网，确保无故障工作。
5、可在线更换内件和在线清理杂质，维护方便。

五、CS49H圆盘式Y型疏水阀工作原理、流程图：

六、CS49H圆盘式Y型疏水阀结构图尺寸：

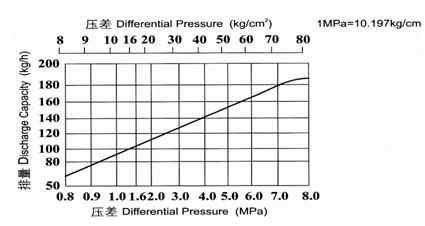

七、CS49H圆盘式Y型疏水阀排量图：
