一、电动Y型疏水阀概述

我公司ZDSY电动Y型疏水阀是本公司根椐热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀，ZDSY电动Y型疏水阀接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。电动Y型疏水阀阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此ZDSY电动Y型疏水阀广泛应用于火电厂等行业的远程控制。

 本型产品由正作用和反作用之分，其公称通径等级DN（mm）由20～100mm；公称压力等级PN由150Lb（2.0MPa），300Lb（5.0MPa），600Lb（10MPa），900Lb（15MPa）等多个等级之分；信号范围200VAC、4～20（mA）；泄漏量近似于0泄漏，

该产品的有多种规格可供选择。

类型:

    ZDSY型电动Y型疏水阀：

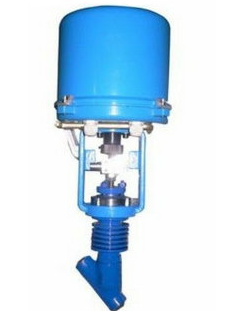

    该阀门由新系列电动执行机构和Y 型疏水阀二部分级成（图1），Y型疏水阀是具有特殊结构的调节阀。阀体二端为焊接式，适用于特定的配管。

    执行机构有电开、电关二种作用形式：`

    当输入信号增加，阀从关闭位置逐渐转向开启位置的为电开式。当输入信号增加，阀从开启位置逐渐变向关闭位置的为电关式。

    其原理：

    电动疏水阀是接受来自调节仪表输入的电流信号，经电动执行机构的作用，产生轴向推力，通过连接杆，改变阀芯与阀座的流通面积，直到电动执行机构是位置反馈信号电流与输入信号电流等，从而达到自动调节工艺参数。
