水泵控制阀 700X 型
类别：水力控制阀 发布时间：2021-03-26 09:23 浏览： 次

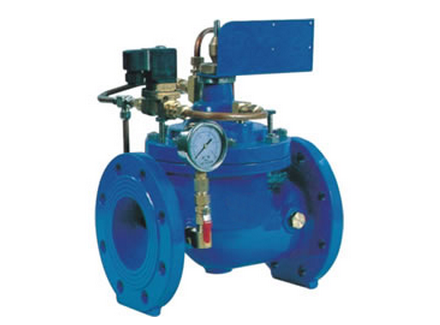

水泵控制阀 700X 型 PN10~PN25
【产品用途】
700X 型 PN10~PN25 水泵控制阀安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90%左右，当水泵停止运转时，再次关闭剩余的10%，可有效地保护水泵，防止水锤、水击声以及水泵倒转。
【产品特点】
1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声
2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转
3、使用寿命长，安装、维修方便
4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统
【性能参数】
|
型号
|
H741X-10
|
H741X-16
|
H741X-25
|
|
|
工作压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
适用温度（℃）
|
0～80
|
|||
|
适用介质
|
水
|
|||
|
材料
|
阀体、阀盖
|
铸铁
|
||
|
阀杆
|
铬不锈钢
|
|||
|
阀座、阀盘
|
青铜
|
|||
|
膜片
|
丁晴橡胶
|
|||
主要外形和连接尺寸
| DN | 80 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

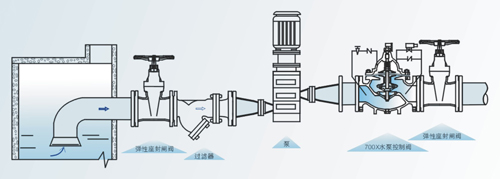

【安装示意图】
