YX741X可调式减压稳压阀的结构特点

　　YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构，利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。

　　可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

YX741X可调式减压稳压阀的工作原理

　　当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

　　当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

　　调节导阀弹簧即可设定出口压力。

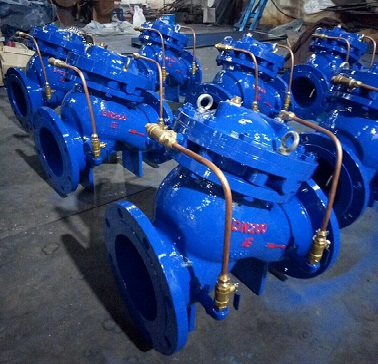

YX741X可调式减压稳压阀的实物图

YX741X可调式减压稳压阀的特点

　　1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

　　2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

　　3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

YX741X可调式减压稳压阀的功能与用途

　　可调式减压稳压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能，YX741X可调式减压稳压阀广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

YX741X可调式减压稳压阀的技术参数

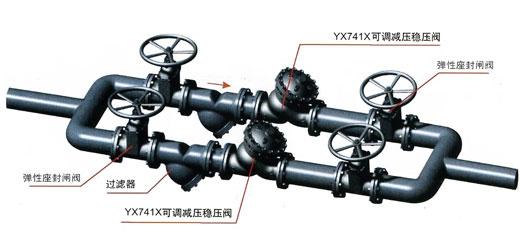

YX741X可调式减压稳压阀的安装示意图

YX741X可调式减压稳压阀的零件材料

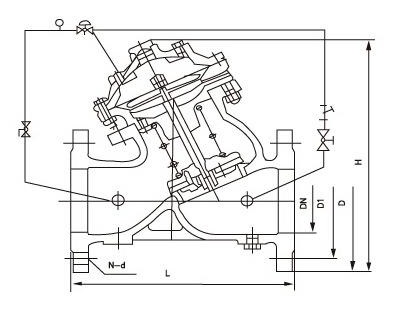

YX741X可调式减压稳压阀的连接尺寸结构图

YX741X可调式减压稳压阀的设计要点

　　( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

　　( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

　　( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

　　( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

　　( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

　　( 6 )水利控制阀应设置在介质单向流动的管路上。

　　( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

　　( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网≤位置 等存气段 应设置自动排气阀。

　　( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

　　( 10 )阀门安装前应做强度和严密性试验。

　　( 11 )阀门的强度和严密性试验应符合以下规定。

　　A、阀门的强度试验压力为公称压力的1.5倍;

　　B、阀门的严密性试验压力为公称压力的1.5倍;

　　C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

　　D、阀门试验持续时间按上表。

　　YX741X可调式减压稳压阀是一个总称，由一只主阀及其外装之针阀、向导阀等组合而成的一类自动控制阀。YX741X可调式减压稳压阀的工作状态一般呈常用状态、常开状态、浮动状态，主要依靠主阀与针阀或导阀之间调节来进行控制水流状态。
