可调式减压稳压阀结构特点
　　YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。
　　本产品利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。
可调式减压稳压阀工作原理
　　当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
　　当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。
调节导阀弹簧即可设定出口压力。

可调式减压稳压阀工作特点
　　1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
　　2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
　　3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

可调式减压稳压阀功能与用途
　　本阀门一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。
　　本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。
可调式减压稳压阀主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

 可调式减压稳压阀主要零件材料

零件名称	零件材料
阀体 阀盖	WCB
阀座 阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀 球阀	铜合金
过滤器	不锈钢

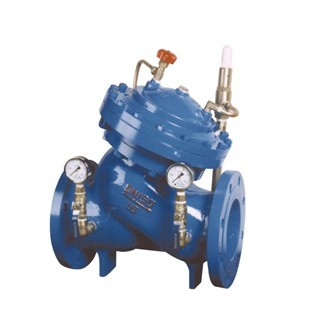

可调式减压稳压阀部件列表： 1、压力表2、导阀3、过滤器4、流量调节阀5、主阀




可调式减压稳压阀安装示意图
