Q11F-16P气动丝扣球阀
类别：球阀 发布时间：2020-12-21 15:05 浏览： 次
Q611F气动三片式球阀产品概述：
Q611F气动三片式球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
Q611F气动球阀（三片式）附件选项：
回讯器：也叫限位开关，远程反馈开关信号(防爆)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料。
气动三片式球阀主要技术参数：
Q611F气动三片式球阀产品阀体
|
阀体形式
|
内螺纹精铸阀体 |
|
公称通径
|
DN6～100mm |
|
公称压力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
连接形式
|
管螺纹(G)、锥螺纹(NPT) |
|
阀盖形式
|
一体式 |
|
压盖型式
|
压帽拧紧式 |
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
Q611F气动三片式球阀阀内件
|
阀芯形式
|
O型球型阀芯 |
|
流量特性
|
快开特性 |
Q611F气动三片式球阀执行机构
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力
|
0.4～0.7MPa |
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度
|
-20～+90℃ |
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q611F气动三片式球阀主要零件材料
|
左阀体
|
WCB、CF8、CF8M、CF3M不锈钢 |
|
阀座
|
PEFE、PPL、304、316 |
|
球体
|
WCB、CF8、CF8M、CF3M |
|
密封圈
|
PTFE/金属石墨缠绕垫片 |
|
右阀体(中阀体)
|
WCB、CF8、CF8M、CF3M |
|
阀杆
|
2Cr13304、316、316L |
|
填料压盖
|
WCB、CF8、CF8M、CF3M |
Q611F气动三片式球阀主要性能指标
|
公称通径DN(mm)
|
6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
允许压差(MPa)
|
≤ 公称压力 | |||||||||||
|
动作范围
|
0～90° | |||||||||||
|
泄露量Q
|
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | |||||||||||
|
基本误差
|
带定位器：小于全行程的±2% | |||||||||||
|
回差
|
带定位器：小于全行程的2% | |||||||||||
Q611F气动三片式球阀主要性能参数
|
试验压力(Mpa)
|
公称压力(Mpa) | 压力级(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
|
强度试验
|
2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
|
密封试验
|
1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
|
气密试验
|
0.5～0.7 | |||||||||

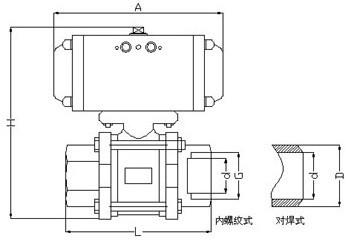

气动三片式球阀主要外形及连接尺寸
|
公称通径
|
尺 寸
|
气动执行器 | |||||
|
G
|
A
|
H
|
L
|
d
|
D
|
||
|
10
|
3/8
|
131
|
142
|
65
|
12.7
|
18
|
AT1
|
|
15
|
1/2
|
131
|
148
|
67
|
15
|
24
|
AT1
|
|
20
|
3/4
|
131
|
167
|
82
|
20
|
28
|
AT1
|
|
25
|
1
|
131
|
175
|
91
|
25
|
34
|
AT1
|
|
32
|
11/4
|
185
|
210
|
108
|
32
|
41
|
AT2
|
|
40
|
11/2
|
185
|
238
|
129
|
38
|
49
|
AT2
|
|
50
|
2
|
185
|
245
|
148
|
50
|
62
|
AT2
|
