手动平衡阀工作原理

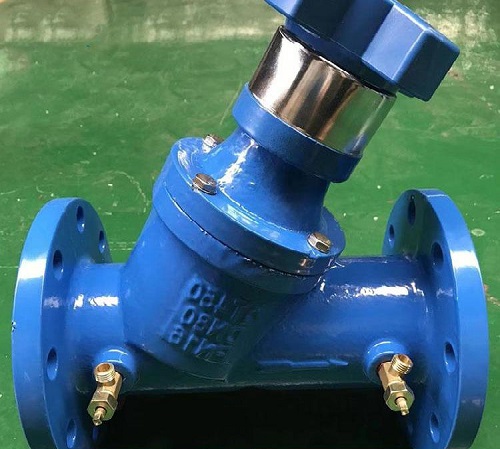

　　SP45手动平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管不必再设截止阀。在管道系统中安装平衡阀，通过对其的调节来改变系统管道特性阻力数比值，达到与设计要求一致。系统调试合格后，不存在静态水力失衡问题。调试合格的系统如处于部分负荷运行状态，在总流量减少时由平衡阀所调节的各分支管道会自动同比减少流量，但各分支管道所设定的流量比值不变。

手动平衡阀有何特点

　　1、调节性能;

　　2、截止功能;

　　3、精确到1/10圈的开启状态显示;

　　4、理论流量特性曲线为等百分比特性曲线;

　　5、启闭锁定装置;

　　6、对应每个整圈都有因定的流量系数，调试中只要测量出阀门两端压差，就可以方便计算出流经阀门的流量;

　　7、聚四氟乙烯和硅胶密封，密封性能可靠;

　　8、内部元件采用YICr18Ni9或铜合金制造，抗腐蚀能力强，使用寿命长;

　　9、内升降阀杆，无须预留操作空间。

　　10、它是一种组合阀。

　　平衡阀其中的ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统的流量不变的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节，可使系统流量自动互定在预先设置的设定直。

手动平衡阀的Kv系数

　　Kv为SP45手动平衡阀的阀门系数。它的定义是：当平衡阀前后差压为1bar(约1kgf/cm2)时，流经平衡阀的流量值(m/h)。平衡阀全开时的阀门系数相当于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数Kv不变，也就是说阀门系数Kv由开度而定。通过实测获得不同开度下的阀门系数，平衡阀就可做为定量调节流量的节流件。在管网平衡调试时，用软管将被调试的平衡阀的测压小阀与专用智能仪表连接，仪表可显示出流经阀门的流量值(及压降值)，经与仪表人机对话，向仪表输入该平衡阀处要求的流量值后，仪表通过计算、分析、得出管路系统达到水力平衡时该阀门的开度值。平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙，变流体流经阀门的流通阻力，达到调节流量的目的。

　　1.不应随意变动平衡阀开度管网系统安装完毕，并具备测试条件后，使用专用智能仪表对全部平衡阀进行调试整定，并将各阀门开度锁定，使管网实现水力工况平衡。在管网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置。

　　2.不必再安装截止阀。在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。因此安装了平衡阀，就不必再安装截止阀。

　　3.系统增设(或取消)环路时应重新调试整定在管网系统中增设(或取消)环路时，除应增加(或关闭)相应的平衡阀之外，原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定(原环路中支管平衡阀不必重新调整)。在空调及采暖系统中，作为输配能量的水循环系统的水力平衡是非常重要的。一个平衡的水力系统是满足用户需求、节约运行能耗的基础。 在空调及采暖系统中，冷(热)媒由闭式管路系统输配到各用户。对于一个设计优良的管网系统，各用户在末端控制阀(电控阀、温控阀等)的开度为100%时应该均能获得设计水量，而各用户在末端控制阀的开度改变时既可得到所需的流量又互不干扰。这样的水系统是一个水力平衡的系统，否则就是水力不平衡系统，水力不平衡又称水力失调。这种水力失调是随机变化的、动态的。这种失调现象静态平衡阀无法解决，只能用动态平衡阀来解决。

手动平衡阀安装流程

　　1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

　　2)、带执行机构平衡阀安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。

　　3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球芯)。

　　4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

　　5)、SP45手动平衡阀阀应安装在管道的水平方向或垂直方向。

　　6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

　　7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
