一、KPF大连式流量平衡阀产品概述：
我公司KPF平衡阀是一种具有特殊功能的阀门，其具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为100℃。
二、KPF大连式流量平衡阀主要零件材料：
零件名称 | 阀体、阀盖、 阀瓣、填料压套 | 阀杆 密封圈 | 阀杆螺母 | 垫圈 | 填料 |
材料 | 灰铸铁 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
三、KPF大连式流量平衡阀主要技术参数：
公称压力 | 试验压力MPa | 工作压力MPa | 适用温度 | 适用介质 | ||
壳体 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | ≤100℃ | 水、油品等非 腐蚀性液体 |
四、KPF大连式流量平衡阀主要连接尺寸：
公称通径 mm | 尺 寸mm | |||
L | H | H1 | D0 | |
15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 80 |
25 | 160 | 182 | 197 | 80 |
32 | 180 | 192 | 207 | 90 |
40 | 200 | 250 | 270 | 100 |
50 | 230 | 264 | 284 | 120 |
65 | 290 | 380 | 410 | 200 |
80 | 310 | 413 | 448 | 200 |
100 | 350 | 446 | 506 | 240 |
125 | 400 | 540 | 595 | 240 |
150 | 480 | 623 | 688 | 360 |
200 | 495 | 687 | 762 | 400 |
250 | 622 | 782 | 867 | 500 |
300 | 698 | 914 | 1009 | 500 |
350 | 787 | 968 | 1073 | 680 |
400 | 914 | 1037 | 1152 | 680 |
500 | 978 | 1440 | 1440 |
|
600 | 1295 | 1790 | 1790 |
|
五、KPF大连式流量平衡阀技术图片：

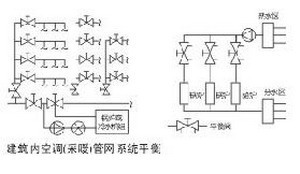

六、KPF大连式流量平衡阀安装图：

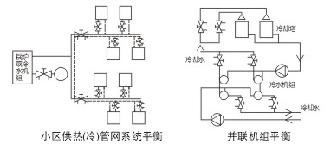

八、KPF大连式流量平衡阀安装图：
