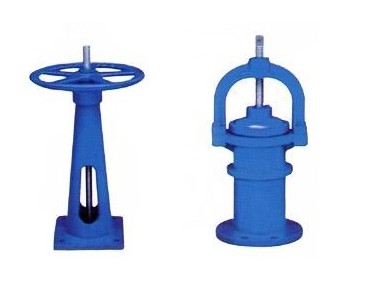

PNF型排泥阀
类别：排泥阀 发布时间：1970-01-01 08:00 浏览： 次
一、PNF型排泥阀用途
我公司PNF型排泥阀又名盖阀，一般常用于城市水厂、污水处理厂的沉淀池底排放污泥用。PNF型排泥阀的适用介质为污水，介质旳温度一般应小于50℃,其工作水深小于10米。
二、PNF型排泥阀结构特点
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启半闭机配套使用进行微机控制。
三、PNF型排泥阀主要外形及连接尺寸表
四、PNF型排泥阀外形尺寸表 单位：mm
型号 | 口径DN | D2 | D1 | D | h | H1 | h2 | h3 | n-φd | Q+Q |
PNF-150 | 150 | 217 | 247 | 285 | 200 | 3 | 30 | 45 | 8-18 | 22×22 |
PNF-200 | 200 | 256 | 299 | 342 | 200 | 3 | 30 | 45 | 8-18 | 22×22 |
PNF-300 | 300 | 362 | 414 | 464 | 300 | 4 | 45 | 45 | 10-21 | 25×25 |
PNF-400 | 400 | 466 | 524 | 582 | 450 | 4 | 60 | 60 | 12-28 | 25×25 |
PNF-500 | 500 | 572 | 639 | 706 | 450 | 4 | 60 | 60 | 12-28 | 28×28 |
