试压标准：QB/T13927-92

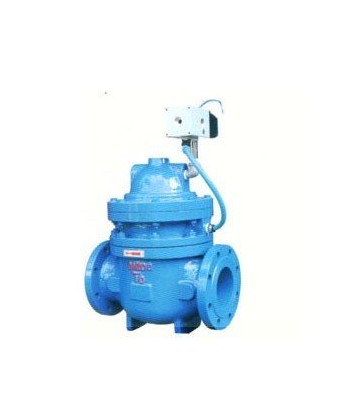

二、      J841X系列电磁液（气）动隔膜排泥阀工作原理：


排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,本产品由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。


本产品由电磁换向阀、隔膜式压力腔及主阀体等三部组成。驱动压力源靠外部大于管道本身压力加0.2MPa左右长期供应，只需对电磁换向阀通电或断电便能改变流体进图隔膜上下腔，从而带动阀板升或降，起到主阀体的通断。

三、J841X系列：电磁波、气动隔膜排泥阀外形、法兰连接尺寸表：
