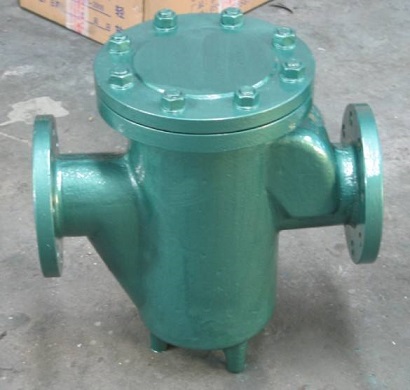

不锈钢U型过滤器工作原理

　　不锈钢U型过滤器工作时，待过滤的水由水口进入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂质被截留在滤网内部。如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到zui小值，系统返回到初始过滤状，系统正常运行。过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲 洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔， zui后从出口送出。过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水， 循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种先进、高效且易操作的全自动过滤装置。

　　过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀，驱动电机信号。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。过滤器的壳体内部主要由粗滤网、细滤网、吸污管，不锈钢刷或不锈钢吸嘴、密封圈、防腐涂层、转动轴等组成。用过滤介质把容器分隔为上、下腔即构成简单的过滤器。悬浮液加入上腔，在压力作用下通过过滤介质进入下腔成为滤液，固体颗粒被截留在过滤介质表面形成滤渣(或称滤饼)。过滤过程中过滤介质表面积存的滤渣层逐渐加厚，液体通过滤渣层的阻力随之增高，过滤速度减小。当滤室充满滤渣或过滤速度太小时，停止过滤，清除滤渣，使过滤介质再生，以完成一次过滤循环。

　　液体通过滤渣层和过滤介质必须克服阻力，因此在过滤介质的两侧必须有压力差，这是实现过滤的推动力。增大压力差可以加速过滤，但受压后变形的颗粒在大压力差时易堵塞过滤介质孔隙，过滤反而减慢。

　　悬浮液过滤有滤渣层过滤、深层过滤和筛滤 3种方式。

　　①滤渣层过滤：过滤初期过滤介质只能截留大的固体颗粒，小颗粒随滤液穿过过滤介质。在形成初始滤渣层后，滤渣层对过滤起主要作用，这时大、小颗粒均被截留，例如板框压滤机的过滤。

　　②深层过滤：过滤介质较厚，悬浮液中含固体颗粒较少，且颗粒小于过滤介质的孔道。过滤时，颗粒进入后被吸附在孔道内，例如多孔塑料管过滤器、砂滤器的过滤。

　　③筛滤：过滤截留的固体颗粒都大于过滤介质的孔隙，过滤介质内部不吸附固体颗粒，例如转筒式过滤筛滤去污水中的粗粒杂质。在实际的过滤过程中，三种方式常常是同时或相继出现。

不锈钢U型过滤器有哪些功能种类

　　自清洗过滤器

　　它是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。克服过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能。清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求。采用国际水处理行业设备先进技术，可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

　　全自动过滤器

　　传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点克服，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能。它由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样利用了过滤空间，显著缩小了过滤器体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔，大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，zui后从出口送出。

　　优点：全自动过滤精度默认为 100微米，且从 10至 3000 微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。全自动自清洗过滤器控制系统中的各参数均可调节等。

　　刷式过滤器

　　刷式过滤器主要作用就是除掉水里的悬浮物，降低水里的悬浮物浓度，颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀，净化水质等。

　　可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。

　　通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。

　　在反冲洗过程中，各个(组)滤网依次进行反冲洗操作;确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。

　　采用自动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。易损件少，无耗材，运行维护费用低，操作管理简单。

不锈钢U型过滤器应该如何维护和保养

　　①、粗滤过滤器

　　1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护;

　　2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质;

　　3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏;

　　4、如发现不锈钢钢丝网变形或损坏，需马上更换。

　　②、精密过滤器

　　1、精密过滤器的核心部位是过滤滤芯，过滤芯由特殊的材料组成，属宜损件，需特别保护;

　　2、当精密过滤器工作一段时间后，过滤器滤芯拦载了一定量的杂质，这时压力降增大，流速会下降，需及时清除过滤器内的杂质，同时要清洗滤芯;

　　3、在清除杂质时，特别注意精密滤芯，不得变形或损坏，否则，再装上去的滤芯，过滤后介质的纯度达不到设计要求;

　　4、某些精密滤芯，不能多次反复使用，如袋式滤芯、聚丙烯滤芯等;

　　5、如发现滤芯变形或损坏，需马上更换。

　　③、注意防锈，在法兰片处要刷油漆或者黄油，还要做保温。

不锈钢U型过滤器目数是如何换算及筛孔尺寸对照表

　　筛孔尺寸：4.75mm 标准目数：4目

　　筛孔尺寸：4.00mm 标准目数：5目

　　筛孔尺寸：3.35mm 标准目数：6目

　　筛孔尺寸：2.80mm 标准目数：7目

　　筛孔尺寸：2.36mm 标准目数：8目

　　筛孔尺寸：2.00mm 标准目数：10目

　　筛孔尺寸：1.70mm 标准目数：12目

　　筛孔尺寸：1.40mm 标准目数：14目

　　筛孔尺寸：1.18mm 标准目数：16目

　　筛孔尺寸：1.00mm 标准目数：18目

　　筛孔尺寸：0.850mm标准目数：20目

　　筛孔尺寸：0.710mm标准目数：25目

　　筛孔尺寸：0.600mm标准目数：30目

　　筛孔尺寸：0.500mm标准目数：35目

　　筛孔尺寸：0.425mm标准目数：40目

　　筛孔尺寸：0.355mm标准目数：45目

　　筛孔尺寸：0.300mm标准目数：50目

　　筛孔尺寸：0.250mm标准目数：60目

　　筛孔尺寸：0.212mm标准目数：70目

　　筛孔尺寸：0.180mm标准目数：80目

　　筛孔尺寸：0.150mm标准目数：100目

　　筛孔尺寸：0.125mm标准目数：120目

　　筛孔尺寸：0.106mm标准目数：140目

　　筛孔尺寸：0.090mm标准目数：170目

　　筛孔尺寸：0.0750mm标准目数：200目

　　筛孔尺寸：0.0630mm标准目数：230目

　　筛孔尺寸：0.0530mm标准目数：270目

　　筛孔尺寸：0.0450mm标准目数：325目

　　筛孔尺寸：0.0374mm标准目数：400目

　　注：目数是美国标准(我国用的是这个标准)，单位是英寸而不是毫米。
