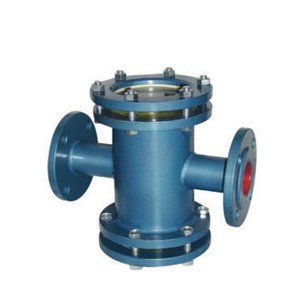

钢制直通视镜
类别：管道视镜 发布时间：1970-01-01 08:00 浏览： 次
概述：
直通视镜：用于排液或受槽前的回流，冷却水等液体管路上以观察液体流动情况。
阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。
公称压力范围：有2.5、6公斤/厘米2 两种。工作温度：金属的在200 0C，塑料的在80 0C以下，允许急变温度80 0C。公称直径范围在15-150厘米。
HGS07-101-102钢制直通视镜结构图
钢制直通视镜参数表
| Pg=2.5公斤/厘米2 | Pg=6公斤/厘米2 | ||||||||||
| 公称直径Dg | 外形尺寸 | 玻璃板 | 图号 | 外形尺寸 | 玻璃板 | 图号 | |||||
| 英寸 | 毫米 | H | L | 直径 | 厚度 | H | L | 直径 | 厚度 | ||
| 1/2 | 15 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 3/4 | 20 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 1 | 25 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 1 1/4 | 32 | 260 | 226 | 95 | 15 | HGS 07 | 260 | 234 | 95 | 15 | HGS 07 |
| 1 1/2 | 40 | 260 | 226 | 95 | 15 | HGS 07 | 260 | 234 | 95 | 15 | HGS 07 |
| 2 | 50 | 320 | 226 | 140 | 20 | HGS 07 | 320 | 278 | 140 | 20 | HGS 07 |
| 2 1/2 | 65 | 320 | 226 | 140 | 20 | HGS 07 | 320 | 278 | 140 | 20 | HGS 07 |
| 3 | 80 | 360 | 300 | 165 | 20 | HGS 07 | 360 | 308 | 165 | 20 | HGS 07 |
| 4 | 100 | 360 | 300 | 165 | 20 | HGS 07 | 360 | 308 | 165 | 20 | HGS 07 |
| 5 | 125 | 440 | 356 | 165 | 20 | HGS 07 | 440 | 350 | 165 | 20 | HGS 07 |
| 6 | 150 | 440 | 356 | 165 | 20 | HGS 07 | 440 | 350 | 165 | 20 | HGS 07 |
