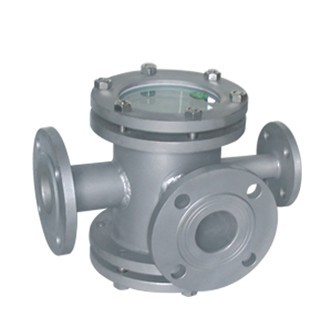

不锈钢三通视镜
类别：管道视镜 发布时间：1970-01-01 08:00 浏览： 次
不锈钢三通视镜结构图
不锈钢三通视镜参数表
| Pg=6公斤/厘米2 | Pg=6公斤/厘米2 | ||||||||||||||||
| 公称直径Dg | 外形尺寸 | 玻璃板 | 重量（公斤） | 公称直径Dg | 外形尺寸 | 玻璃板 | 重量（公斤） | 图号 | |||||||||
| Ⅰ | Ⅱ | Ⅲ | H | L | 直径 | 厚度 | Ⅰ | Ⅱ | Ⅲ | H | L | 直径 | 厚度 | ||||
| 25 | 40 | 40 | 260 | 234 | 95 | 15 | 19 | HGS 07 | 25 | 40 | 50 | 320 | 278 | 140 | 20 | 29 | HGS 07 |
| 25 | 50 | 50 | 320 | 278 | 140 | 20 | 30 | HGS 07 | 40 | 50 | 65 | 320 | 278 | 140 | 20 | 32 | HGS 07 |
| 25 | 65 | 65 | 320 | 278 | 160 | 20 | 30 | HGS 07 | 50 | 65 | 80 | 360 | 308 | 165 | 20 | 39.5 | HGS 07 |
| 40 | 80 | 80 | 360 | 308 | 180 | 20 | 40 | HGS 07 | 50 | 80 | 100 | 360 | 308 | 165 | 20 | 42 | HGS 07 |
| 40 | 100 | 100 | 360 | 308 | 180 | 20 | 42 | HGS 07 | |||||||||
