卫生级药用隔膜阀
类别：隔膜阀 发布时间：1970-01-01 08:00 浏览： 次
一、产品[隔膜阀]的详细资料：

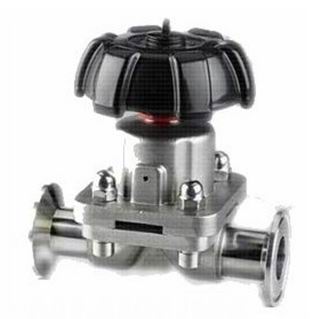

产品名称：药用卫生级隔膜阀
产品特点：工业标准：ISO、DIN、IDF 药用卫生级隔膜阀,药用隔膜阀,隔膜阀
二、用途：
三、材料：
四、测试：
五、I型连接管焊接（图1）：
部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、用途：
本阀隔膜采用进口加强硅橡胶，阀体经高速精加工抛光处理，光洁度达到Ra0.2um，绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。
适用温度：≤150℃
压力等级：PN(MPa) 1.0
适用温度：≤150℃
压力等级：PN(MPa) 1.0
三、材料：
阀体：SUS316L无铁合金
隔膜：硅橡胶
隔膜：硅橡胶
四、测试：
衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
试验与检验按GB/T 13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、I型连接管焊接（图1）：
公称通径 DN | 公称压力 MPa | A mm | B mm | E mm | F mm |
15 | 1.0 | 108 | 34 | 80 | 89/99 |
20 | 118 | 50.5 | 80 | 91/102 | |
25 | 127 | 50.5 | 80 | 110/123 | |
32 | 146 | 50.5 | 80 | 129/138 | |
40 | 159 | 50.5 | 120 | 139/159 | |
50 | 191 | 64 | 120 | 159/186 |
