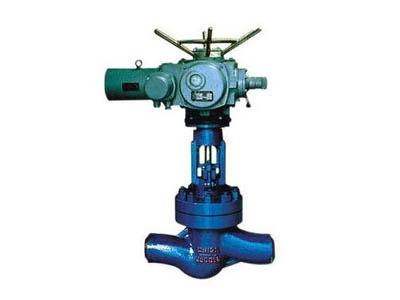

J961Y-P54100V,140V,170V高温高压电动电站截止阀

类别：高温高压电站阀门   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • J961Y-P54100V/140V/170V高温高压电动电站截止阀的简单介绍

    焊接连接的截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水

    J961Y-P54100V/140V/170V高温高压电动电站截止阀的详细信息

    内容提要：电动电站截止阀，J961Y-P54100V/140V/170V，电站阀，高温高压电动电站截止阀，自密封电站截止阀。


    电动电站截止阀
    型号：J961Y-P54100V/140V/170V

    电站截止阀截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
    截止阀的主要优点：
    1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
    2）密封面不易磨损、擦伤，密封性较好，寿命较长。
    3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

    主要特点及用途

    ①阀门与管路连接采用焊接式结构，安装方便，无泄漏。

    ②密封面不易磨损、擦伤、密封性能好、寿命长。

    ③结构紧凑、启闭性好、高度小、维修方便。

    ④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

    ⑤多种结构形式，便于用户选择。



    焊接连接的截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

    主要性能和使用范围



    产品型号

    公称压力PN(MPa)

    试验压力(MPa)

    工作压力(MPa)

    工作温度（℃）

    适用介质

    壳体强度

    密封

    P54

    P55

    P57



    J61 H -100
    Y

    10

    15

    11

    /

    /

    /

    ≤450(425)

    水、蒸汽、油品



    J61 H -200
    Y

    20

    30

    22

    /

    /

    /



    J61 H -250
    Y

    25

    38

    28

    /

    /

    /



    J61 H -320
    Y

    32

    48

    36

    /

    /

    /

    J61Y-P54100V

    /

    30

    12.5

    10

    /

    /

    ≤540

    蒸汽

    J61Y-P54140V

    /

    38

    17.5

    14

    /

    /

    J61Y-P54170V

    /

    53

    21.3

    17

    /

    /

    J61Y-P55100V

    /

    38

    12.5

    /

    10

    /

    ≤550

    J61Y-P55140V

    /

    48

    17.5

    /

    14

    /

    J61Y-P55170V

    /

    53

    21.3

    /

    17

    /

    J61Y-P57100V

    /

    48

    12.5

    /

    /

    10

    ≤570

    J61Y-P57140V

    /

    55

    17.5

    /

    /

    14

    J61Y-P57170V

    /

    60

    21.3

    /

    /

    17

    主要零件材料



    零件名称

    阀体

    阀盖

    阀杆

    阀瓣

    密封面

    填料

    阀杆螺母

    手轮

    紧固件

    J61H型
    J961H型

    25
    WCB

    25
    WCB

    铬不锈钢
    铬钼铝钢氮化

    铬不锈钢

    铬不锈钢

    柔性石墨

    铝青铜

    可锻铸铁

    优质碳钢
    铬钼钢

    J61Y型
    J961Y型

    25
    WCB

    25
    WCB

    铬不锈钢
    铬钼铝钢氮化

    25

    硬质合金

    J61Y-P54型
    J961Y-P54型

    12Cr1MoV
    WC6

    12Cr1MoV
    WC6

    20Cr1Mo1VA
    38CrMoA1A

    12Cr1MoV

    硬质合金

    J61Y-P55型
    J961Y-P55型

    12Cr1MoV
    WC6

    12Cr1MoV
    WC6

    20Cr1Mo1VA
    38CrMoA1A

    12Cr1MoV

    硬质合金

    J61Y-P57型
    J961Y-P57型

    12Cr1MoV
    WC9

    12Cr1MoV
    WC9

    20Cr1Mo1VA
    25Cr2MoVA

    12Cr1MoV

    硬质合金



    主要性能和使用范围



    产品型号

    公称压力PN(MPa)

    试验压力(MPa)

    工作压力(MPa)

    工作温度（℃）

    		 适用介质

    壳体强度

    密封

    P54

    P55

    P57



    J961 H -100
    Y

    10

    15

    11

    /

    /

    /

    ≤450

    		 水、蒸汽、油品



    J961 H -200
    Y

    20

    30

    22

    /

    /

    /



    J961 H -250
    Y

    25

    38

    28

    /

    /

    /



    J961 H -320
    Y

    32

    48

    36

    /

    /

    /

    J961Y-P54100V

    /

    30

    12.5

    10

    /

    /

    ≤540

    		 蒸汽

    J961Y-P54140V

    /

    38

    17.5

    14

    /

    /

    J961Y-P54170V

    /

    48

    21.3

    17

    /

    /

    J961Y-P55100V

    /

    38

    12.5

    /

    10

    /

    ≤550

    J961Y-P55140V

    /

    48

    17.5

    /

    14

    /

    J961Y-P55170V

    /

    53

    21.3

    /

    17

    /

    J961Y-P57100V

    /

    48

    12.5

    /

    /

    10

    ≤570

    J961Y-P57140V

    /

    55

    17.5

    /

    /

    14

    J961Y-P57170V

    /

    60

    21.3

    /

    /

    17

    主要尺寸



    公称通径

    主要外形尺寸和连接尺寸(mm)

    L

    D1

    D2

    D3

    α

    H



    J961 H -100、200、250、320 J961Y-P54100V、P54140V、P54170V
    Y

    15

    150

    17

    36

    /

    37.5°

    518

    20

    135 170

    22

    42

    /

    37.5°

    518

    25

    135 170

    26

    42

    /

    37.5°

    518

    32

    170 180

    31

    44

    /

    37.5°

    560

    40

    230

    38

    60

    /

    37.5°

    545

    50（1）

    250

    50

    82

    /

    32°

    728

    50（2）

    320 350

    50

    82

    /

    32°

    748

    65

    370 260

    69

    100

    110

    32°

    829

    80

    400 430 470

    84

    108

    130

    32°

    898

    100

    455 560

    107

    144

    165

    32°

    913

    125

    600

    124

    170

    184

    32°

    1182

    150

    700

    146

    180

    212

    32°

    1278

    J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V

    15

    150

    17

    40

    /

    37.5°

    518

    20

    135 170

    22

    46

    /

    37.5°

    518

    25

    135 170

    26

    46

    /

    37.5°

    518

    32

    170 180

    31

    49

    /

    37.5°

    560

    40

    230

    38

    60

    /

    37.5°

    545

    50(1)

    250

    50

    90

    /

    32°

    728

    50(2)

    320 350

    50

    90

    /

    32°

    748

    65

    370 260

    69

    104

    110

    32°

    829

    80

    400 430 470

    84

    110

    140

    32°

    898

    100

    455 560

    107

    148

    170

    32°

    913

    125

    600

    124

    170

    184

    32°

    1182

    150

    700

    146

    180

    212

    32°

    1278
