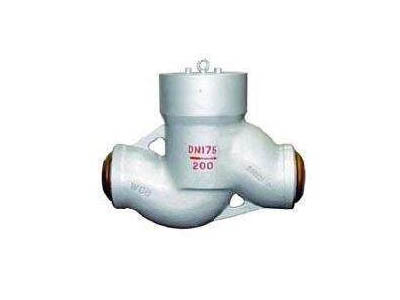

H61Y-200 H61Y-250 H61Y-320高压电站止回阀概述:
磅级电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
H61Y-200 H61Y-250 H61Y-320高压电站止回阀 执行标准:
1．设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求
H61Y-200 H61Y-250 H61Y-320高压电站止回阀性能规范:
公称压力PN（MPa）
|
试验压力Ps（MPa）
|
工作压力
|
工作温度（度）
|
适用介质
|
强度
|
密封（液）
|
P54
|
P55
|
P57
|
10.0
|
15.0
|
11.0
|
|
|
|
≤425
|
水、蒸气、油品
|
16.0
|
24.0
|
17.6
|
|
|
|
20.0
|
30.0
|
22.0
|
|
|
|
25.0
|
37.5
|
27.5
|
|
|
|
32.0
|
48.0
|
36.0
|
|
|
|
P5410
|
30.0
|
22.0
|
10
|
|
|
≤540
|
蒸汽
|
P5414
|
37.5
|
27.5
|
14
|
|
|
P5417
|
48.0
|
36.0
|
17
|
|
|
P5510
|
37.5
|
27.5
|
|
10
|
|
≤550
|
P5514
|
48.0
|
36.0
|
|
14
|
|
P5517
|
53.0
|
39.0
|
|
17
|
|
P5710
|
48.0
|
36.0
|
|
|
10
|
≤570
|
P5714
|
55.0
|
40.0
|
|
|
14
|
P5717
|
60.0
|
44.0
|
|
|
17
|
H61Y-200 H61Y-250 H61Y-320高压升降式止回阀结构特点:
1、 阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、 阀体、阀盖均为模锻件。
3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
