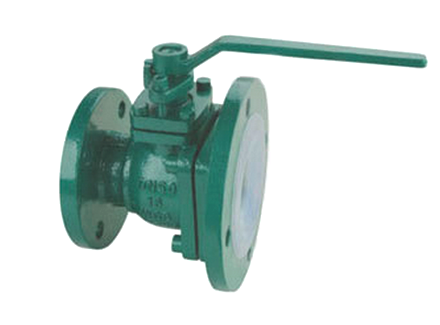

衬氟放料阀

类别：放料阀   发布时间：2021-03-19 10:37   浏览： 次

衬氟放料阀

衬氟放料阀





标准参数



公称通径 主要尺寸 参考数值
PN1.0MPa
DN(mm) L D D1 D2 f b Z-d Do H
25/50 125 115/140 85/110 65/90 3/3 17/17 4-14/4-14 180 105
32/65 135 140/160 100/130 78/110 3/3 19/17 4-18/4-14 180 120
40/65 150 150/160 110/130 85/110 3/3 19/17 4-18/4-14 225 140
40/80 150 150/190 110/150 85/125 3/3 19/19 4-18/4-18 225 140
50/80 165 165/190 125/150 100/125 3/3 21/19 4-18/4-18 225 150
50/100 165 165/210 125/170 100/145 3/3 21/19 4-18/4-18 225 150
65/100 180 185/210 145/170 120/145 3/3 21/19 4-18/4-18 360 160
65/125 180 185/240 145/200 120/175 3/3 21/20 4-18/4-18 360 160
80/125 240 200/240 160/200 135/175 3/4 21/20 8-18/8-18 420 215
80/150 240 200/265 160/250 135/200 3/4 21/22 8-18/8-18 420 215
100/150 260 220/265 180/225 155/200 3/4 23/22 8-18/8-18 420 240
100/200 260 220/320 180/280 155/255 3/4 23/24 8-18/8-18 420 240
