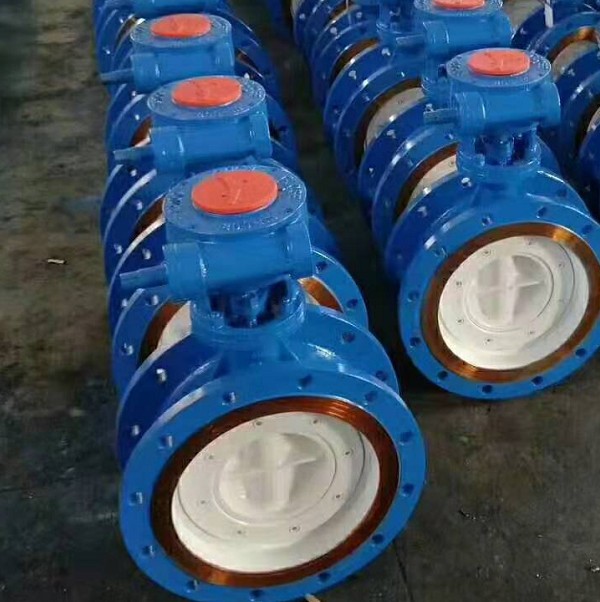

DS343H双向压法兰蝶阀

类别：蝶阀发布时间：2021-04-20 08:55 浏览：次

S343H双向压法兰蝶阀

1、特殊的结构形式可任意调整密封比压，使密封面不易损坏，提高阀门的使用寿命。
2、蝶阀操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。
4、蝶阀密封性能可靠，启闭次数达20000次以上，使用寿命20年以上。
5、阀板采用符合流体力学性能的平衡形结构流道设计，在阀门全开时阻力系数≤0.15。

DS343H双向压法兰蝶阀技术规范描述:

1、蝶阀为双向承压，双向不锈钢金属硬密封，结构简单紧凑、重量轻、操作方便，性能可靠，功能齐全，造型美观大方，便于维修。
2、蝶板密封圈在蝶阀安装后，在阀体内均可容易更换和调整。
3、蝶阀蝶板采用的是平衡形结构，此结构刚度好，过流面积大，流阻小，这样在阀门全开时，不易产生抖动现象，全关时，能有效的阻止密封圈的过度变形，防止损坏整个密封圈导致阀门泄漏。
4、阀体密封面采用不锈钢密封，不锈钢阀座材料具有良好的抗擦伤性，抗气蚀性和硬度稳定性，试验证明在2.5Mpa压力状态下，阀门连续开启25000次，未见有擦伤现象)大大提高了阀门的使用寿命。
5、在轴承与体腔内接触部位加有2道编织型密封圈，可防止泥沙等颗粒状介质进入轴承中，造成卡死现象。
6、双偏心双向金属硬密封蝶阀可采用液控、气动、电动、涡轮等不同的驱动方式。

DS343H双向压法兰蝶阀主要技术参数：

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动方式	蜗杆蜗轮传动、气传动、电传动
适用温度	碳钢:-29℃～425℃不锈钢-40℃～600℃

DS343H双向压法兰蝶阀外形连接尺寸：

公称通径		结构长度		外形尺寸				连接尺寸(标准值)
公称通径		L		H	D343H			PN0.6MPa			PN1.0MPa			PN1.6MPa
毫米	英寸	法兰	对夹	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	43	112	350	180	200	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	46	115	370	180	200	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	64	120	380	180	200	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	64	138	420	180	200	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	70	164	460	180	200	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	76	175	555	270	280	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	89	208	605	270	280	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	114	243	680	270	280	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	114	283	800	380	420	400	395	12-22	445	400	12-22	460	410	12-26
350	14	190	127	310	835	380	420	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	140	340	915	450	470	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	152	380	960	480	490	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	152	410	1020	480	490	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	154	470	1225	480	490	755	705	20-26	780	725	20-30	840	770	20-36
700	28	292	165	550	1355	640	660	860	810	24-26	895	840	24-30	910	840	24-36
800	32	318	190	640	1470	640	660	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	330	203	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	410	216	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	470	254	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48

DS343H双向压法兰蝶阀订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.中致阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
