一、产品结构特点：

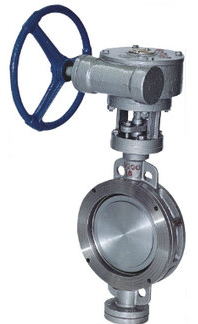

我公司哈氏合金蝶阀为三维偏心金属密封结构，密封型式为金属对金属密封，可调换金属密封圈对金属密封、哈氏合金板与高性能四氟（石墨）复合板密封圈对金属密封。本阀的特殊密封系统可保证从超低温到超高温各温度范围都具有高的密封性能。

适用介质：强腐蚀性介质。

二、技术规范：

设计标准：GB/T12238、JB/T8527、MSS SP-68、API609
结构长度：GB/T12221、API6D、ASME B16.10.
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

三、主体材料：
Hastelloy C276、Hastelloy G30、Hastelloy C4、Hastelloy C22、Hastelloy B、CW-6M、CW-12M、CW-7N、N7M、CX2MW、CW2M

压力等级：PN1.0-4.0Mpa　Class150-300Lb

公称通径： DN50-DN1200　 　2"-48"

驱动方式：气动、蜗轮蜗杆、液动、电动
