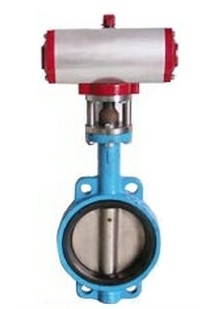

一、ZSRW气动调节蝶阀概述:
我公司ZSRW气动调节蝶阀输入控制信号4-20mADC或1-5VDC气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。
二、ZSRW气动调节蝶阀调节机构主要技术参数
| 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
额定流量系数Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
公称压力 MPa | 0.6 | |||||||||||||||||
额定转角 ° | 70 | |||||||||||||||||
信号压力 KPa | 20~100 | |||||||||||||||||
流量特性 | 近似等百分比 | |||||||||||||||||
介质温度℃ | -20~200(常温) ; -40~450(中温) ; -40~600(高温) | |||||||||||||||||
接管法兰 | 按JB78-59对夹式法兰连接 | |||||||||||||||||
信号连接螺孔 | M16×1.5 | |||||||||||||||||
配用执行机构 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 |
| ||||||||||||
活塞式 |
| ZSC-45 | ||||||||||||||||
阀体材质 | ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
可配附件 | 手轮、定位器、空气过滤减压器等。 |
ZSRW气动调节蝶阀薄膜式执行机构主要技术参数
| ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 |
有效面积 cm2 | 280 | 400 | 630 | 1000 |
行程 mm | 16 | 25 | 40 | 60 |
弹簧范围 KPa | 20~100 ; 40~200 ; 20~60 ; 60~100 |
ZSRW气动调节蝶阀活塞式执行机构主要技术参数
| 活塞直径 mm | 有效面积 cm2 | 最大行程 mm | 最大操作压力 KPa | 最大输出力 N |
ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
| 薄膜式执行机构 | 活塞式执行机构 | |||||
类别 | 不带定位器 | 带定位器 | 带定位器 | ||||
弹簧范围 KPa | |||||||
20~100 40~200 | 20~60 60~100 | ||||||
项目 | 基本误差 % | ±8 | - | ±2.0 | ±2.0 | ||
回差 % | 6 | - | 2.0 | 2.0 | |||
死区 % | 5 | - | 0.8 | 0.8 | |||
始终点偏差% | 气开 | 始点 | ±4.0 | ±4.0 | ±2.0 | ± | |
终点 | ±8 | ±8 | |||||
气关 | 始点 | ±8 | ±8 | ||||
终点 | ±4.0 | ±4.0 | |||||
额定转角偏差% | ±2.5 | ||||||
允许泄漏量1/h | 2×10-2×阀的额定容量 |
ZSRW气动调节蝶阀允许压差 MPa
配用执行机构型号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZSC-45 | ||||||
0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | ||
公称通径mm | 50 | 0.6 | 0.097 |
|
|
|
|
|
|
|
|
80 | 0.6 | 0.038 |
|
|
|
|
|
|
|
| |
100 | 0.556 | 0.0196 |
|
|
|
|
|
|
|
| |
125 |
|
| 0.6 | 0.0250 |
|
|
|
|
|
| |
150 |
|
| 0.444 | 0.0150 |
|
|
|
|
|
| |
200 |
|
| 0.185 | 0.00587 |
|
|
|
|
|
| |
250 |
|
|
|
| 0.331 | 0.00845 |
|
|
|
| |
300 |
|
|
|
| 0.181 | 0.00461 |
|
|
|
| |
350 |
|
|
|
| 0.133 | 0.00292 |
|
|
|
| |
400 |
|
|
|
|
|
| 0.216 | 0.00485 |
|
| |
450 |
|
|
|
|
|
| 0.171 | 0.00341 |
|
| |
500 |
|
|
|
|
|
| 0.139 | 0.0025 |
|
| |
600 |
|
|
|
|
|
|
|
| 0.6 | 0.019 | |
700 |
|
|
|
|
|
|
|
| 0.6 | 0.0119 | |
800 |
|
|
|
|
|
|
|
| 0.442 | 0.00795 | |
900 |
|
|
|
|
|
|
|
| 0.339 | 0.00599 | |
1000 |
|
|
|
|
|
|
|
| 0.236 | 0.00403 |
注:括号内数值为带定位器的允许压差。
公称通径DN | 结构长度 | 连接尺寸 | |||||||||
L | H | H1 | PN0.6MPa | PN1.0MPa | |||||||
毫米 | 英寸 | 法兰式 | 对夹式 | D | D1 | Z-d | D | D2 | Z-d | ||
50 | 2 | 108 | 43 | 100 | 400 | 140 | 110 | 4--14 | 165 | 125 | 4--18 |
65 | 21/2 | 112 | 46 | 115 | 420 | 160 | 130 | 4--14 | 185 | 145 | 4--18 |
80 | 3 | 114 | 49 | 120 | 138 | 190 | 150 | 4--18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 56 | 130 | 524 | 210 | 170 | 4--18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 64 | 150 | 570 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 70 | 170 | 743 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
200 | 8 | 152 | 76 | 200 | 767 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
250 | 10 | 165 | 76 | 235 | 790 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
300 | 12 | 178 | 83 | 300 | 890 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 14 | 190 | 92 | 325 | 954 | 490 | 445 | 16-22 | 505 | 460 | 16-22 |
400 | 16 | 216 | 102 | 355 | 1070 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
450 | 18 | 222 | 114 | 390 | 1140 | 595 | 550 | 20-22 | 615 | 565 | 20-26 |
500 | 20 | 229 | 127 | 420 | 1200 | 645 | 600 | 20-26 | 670 | 620 | 20-26 |
600 | 24 | 267 | 154 | 490 | 1380 | 755 | 705 | 24--26 | 780 | 725 | 20-30 |
700 | 28 | 292 | 165 | 550 | 1580 | 860 | 810 | 24--30 | 895 | 840 | 24--30 |
800 | 32 | 318 | 190 | 640 | 1760 | 975 | 920 | 24--30 | 1015 | 950 | 24--33 |
900 | 36 | 330 | 203 | 710 |
| 1075 | 1020 | 24--30 | 1115 | 1050 | 28-33 |
1000 | 40 | 410 | 216 | 770 |
| 1175 | 1120 | 28--30 | 1230 | 1160 | 28-36 |
1200 | 48 | 470 | 254 | 890 |
| 1405 | 1340 | 32-33 | 1450 | 1380 | 32-39 |
