一、产品简介

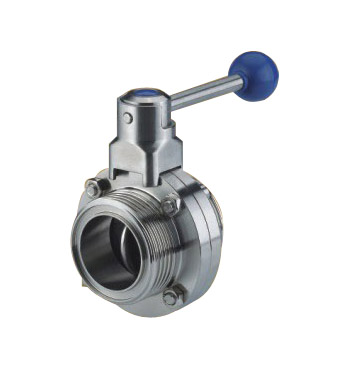

卫生级螺纹式蝶阀

规格：DN15~DN150

二、参数：

1.产品认证：ISO9001：2008，CE

2.阀体材质：不锈钢 304、316

3.驱动类型：气动控制（常开、常闭、双作用）

4.工作温度： -20℃~150℃

5.环境温度：-10℃~60℃

6.公称压力：PN10

7.控制压力：手动/气动5.0bar ~ 10bar

8.密封材质：丁晴无毒橡胶

9.适用介质：水、、油、蒸汽、中性气体或液体、乳品、等

10.广泛应用：食品、、啤酒、饮料、生物工程、水处理、日化、机械设备、自动化设备等领域。

 三、产品特点：

1、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6、手柄采用扳动式和拉动式，均为不锈钢，可承受较大操作力矩，不易扳断。

7、开闭范围为0~90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。

8、阀体均采用可拆连接，结构简单，维修方便。

9、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10、经过严密的强度和密封试验，保证质量。

11、抽样进行不低于30000次的疲劳寿命试验，保证了其使用寿命。

12、可替代进口产品。

 四、产品安装事项

1、本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致，焊接外径是否符合标准，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直管道均可安装。

3、该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。

4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。

5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
