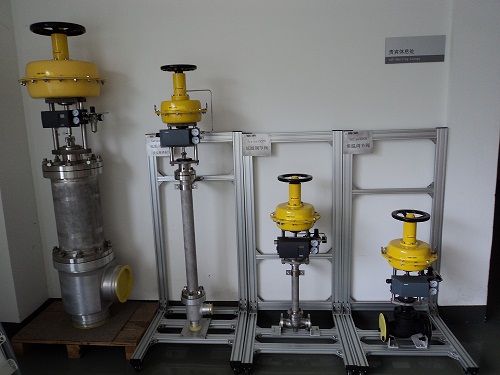

气动低温角型调节阀
类别：调节阀 发布时间：1970-01-01 08:00 浏览： 次
一、低温角型调节阀概述
我公司低温角型调节阀结构紧凑，安装维修方便。阀体采用
高强度铝合金或不锈钢，使用温度为 –196℃ 到 +150℃
氏度，可与工艺管道相焊接，确保无泄漏，特别适用于空
分设备的低温冷箱。
二、低温角型调节阀主要技术参数
阀体型式 | 角 型 |
公称通径 | 1”～ 8” (DN25～DN200) |
公称压力 | ANSI 150～600 (PN1.6～6.3 Mpa) |
温度范围 | -196℃～+150℃ |
流量特性 | 等百分比、线性、快开 见图2 |
额定流通能力 | 见表1 |
泄漏等级 | <0.01%额定流通能力(ANSI Class IV) |
主要件材质 | 见表2 |
标准保温长度 | 600，700，800，900 mm 特殊长度可指定 |
焊接端尺寸 | 可指定 |
执行器 | 气动薄膜执行器、气动活塞式执行器（可选） |
可配装仪表 | 阀门定位器、过滤减压阀、电磁阀、 行程开关、气动继动器 |
三、低温角型调节阀设计特征及优点
角型阀体，流道机加工，更能保证工业气体行业所需的洁净度。
适用于冷箱内安装的长阀盖结构，长度可选。
适用于冷箱外的安装附件浮动套可选供。
可从阀门顶部抽出阀芯组件，使维修工作可在冷箱外实施。
阀体采用焊接连接结构，焊接端尺寸可指定。
阀芯尺寸选择范围宽，堆焊硬质合金或抗气蚀阀芯备选。
阀座为旋入式结构，软阀座备选，密封性可达到ANSI Class VI级。
特殊设计的结构能有效地防止低温区外移，解决霜冻问题。
铝合金阀体为锻件，更能保证产品的质量。
阀体及阀内件均进行去油脱脂处理，符合安全使用的要求。
表1. 额定流通能力Cv和行程
通径ANSI | 1" | 1 " | 2" | 3" | 4" | 6" | 8" | 阀座 直径 （mm） | 额定 CV | 行程 (mm) |
通径DN | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |||
3 | 0.11 | 10 | ||||||||
4 | 0.18 | |||||||||
5 | 0.29 | |||||||||
6 | 0.46 | |||||||||
7 | 0.73 | |||||||||
8 | 1.17 | |||||||||
10 | 1.87 | |||||||||
12 | 2.92 | |||||||||
15 | 4.68 | |||||||||
20 | 7.37 | |||||||||
25 | 11.7 | 16 | ||||||||
32 | 18.7 | |||||||||
40 | 29.2 | 25 | ||||||||
50 | 46.8 | |||||||||
65 | 73.7 | 40 | ||||||||
80 | 117 | |||||||||
100 | 187 | |||||||||
125 | 292 | 60 | ||||||||
150 | 468 | |||||||||
200 | 737 | |||||||||
表2. 主要件材质
材 质 | 处 理 | |
阀 体 | 5083合金铝, CF8 | |
阀 芯 | 304 | 可部分或全部堆焊硬质合金 |
阀 座 | 304 | 可部分或全部堆焊硬质合金 |
导向套 | 304 | 堆焊硬质合金 |
阀 杆 | 304 | |
密封圈 | 99.5% 铝 |
表3. 重量（Kg）
ANSI | 1" | 1 " | 2" | 3" | 4" | 6" | 8" |
DN | 25 | 40 | 50 | 80 | 100 | 150 | 200 |
重量 | 17 | 26 | 32 | 62 | 70 | 81 | 90 |
四、低温角型调节阀外形和连接尺寸
DN | h1 | h2 | h3 | h4 | d1 | d2 | H | |||
L=600 | L=700 | L=800 | L=900 | |||||||
25 | 75 | 75 | 75 | 24 | 130 | 350 | 713 | 813 | 913 | 1013 |
40 | 85 | 85 | 85 | 25 | 130 | 350 | 713 | 813 | 913 | 1013 |
50 | 110 | 110 | 101 | 32 | 155 | 350 | 713 | 813 | 913 | 1013 |
80 | 150 | 150 | 137 | 38 | 205 | 350 | 730 | 830 | 930 | 1030 |
100 | 160 | 160 | 147 | 40 | 205 | 350 | 730 | 830 | 930 | 1030 |
150 | 220 | 220 | 165 | 48 | 315 | 500 | 824 | 924 | 1024 | |
200 | 275 | 260 | 200 | 49 | 365 | 500 | 835 | 935 | 1035 | |
五、低温角型调节阀型号和编制说明
第一位 | 第二位 | 第三位 | 第四位 | 第五位 |
阀门系列号 | 阀体型式 | 压力等级 | 执行器型式 | 执行器尺寸 |
2 低温调节阀 | 1 角型 | 1 ANSI 150 2 ANSI 300 3 ANSI 600 4 PN1.6MPa 5 PN4.0MPa 6 PN6.3MPa | P 气动薄膜 H 气动活塞 | 2 RC16 3 RC25 4 RC40 5 RC60 6 RC100 |
