概述

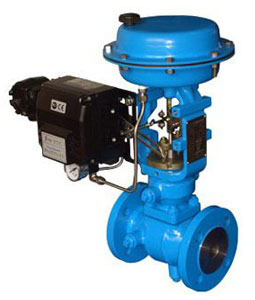

保温夹套调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。适用于需要保温的场合。

当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。泄漏符合ANSI B16.104标准。保温夹套调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92.

阀体

型    式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常温型（P）：-17～+230℃
          伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
          伸长Ⅱ型（E2I）：-100～-45℃
          伸长Ⅱ型（E2W）：-196～-100℃
          注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
          Cv值从0.04～14的高精度流量特性符合IEC534-2标准
          软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
          注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等.

性能

泄 漏 量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回    差：带定位器：小于全行程的1%，
　　　    不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　    不带定位器：小于全行程的±5%
         注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
