类别：调节阀 发布时间：1970-01-01 08:00 浏览： 次
产品概述

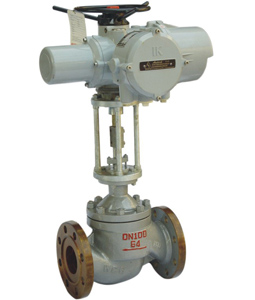

本系列智能型电动调节阀是一种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以电动智能调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
主要技术参数
阀体
阀体形式 | 直通铸造S型阀体 |
公称通径 | DN20～300mm |
公称压力 | PN1.6、2.5、4.0、6.4、10.0、16.0 |
法兰标准 | GB/T9113、 JB/T79 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
阀芯形式 | 单座式、套筒式、笼式 |
流量特性 | 线性、等百分比 |
执行机构
执行器型号 | IQ系列、ROM系列 |
主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
主要零件材料
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 垫片 | 金属石墨垫片/聚四氟乙烯(PTFE) | |||
3 | 阀座、套筒 | 304 | 304 | 316 | 316L |
4 | 阀芯 | 304 | 304 | 316 | 316L |
5 | 导向套 | 304 | 304 | 316 | 316L |
6 | 阀盖 | WCB | CF8 | CF8M | CF3M |
7 | 阀杆 | 304 | 304 | 316 | 316L |
8 | 填料 | PTFE/柔性石墨 | |||
9 | 弹簧 | 65Mn | 304 | 316 | 316L |
10 | 螺母 | 304 | 304 | 316 | 316L |
主要性能指标
项目 | 指标值 | ||
基本误差% | 配IQ±1.0；配ROM±1.0 | ||
回差% | 配IQ ±1.0；配ROM±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±1.0 | 终点±1.0 |
始点±1.0 | 终点±1.0 | ||
电关 | 始点 | ±1.0 | |
终点 | ±1.0 | ||
额定行程偏差% | ≤1.0 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
